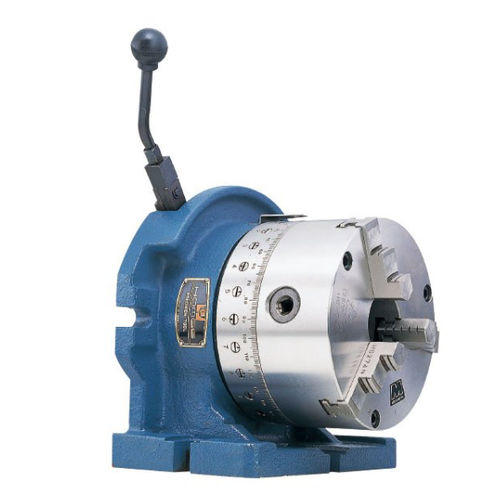

Divisor para máquina herramienta HSD-7

para máquinas

Características
Cabezal divisor compacto para trabajos de indexación en fresadoras, taladradoras y ranuradoras. División directa: 2, 3, 4, 6, 8, 12, 24.

Ventajas

• Alta precisión de indexado para operaciones de mecanizado
• Operación por palanca de un solo movimiento para indexado rápido
• Funcionamiento manual que ahorra energía

Accesorio opcional

• Plato de 3 mordazas de 7"

IMPORTANTE
Para operaciones repetidas, asegúrese de devolver siempre la palanca a la posición inicial (apriete) después de cada división antes de realizar la siguiente.

OPERACIÓN

• Configure las divisiones necesarias girando las clavijas selectoras medio giro con un destornillador.
• Mueva la palanca en sentido horario para desclavar la mesa y girarla hasta la siguiente división seleccionada.
• El émbolo detiene la mesa en la división seleccionada.
• Devuelva la palanca a su posición original para apretar la mesa antes del mecanizado.

Sencillo selector de posiciones de división
Las divisiones se fijan rápidamente girando las clavijas selectoras medio giro con un destornillador.

Posicionamiento en una sola acción
La palanca permite indexado con una sola mano: liberar, indexar y volver a apretar.

ATENCIÓN

• No mueva la palanca hasta que el divisor esté firmemente montado en la mesa de la máquina.
• Devuelva siempre la palanca a la posición de apriete después de cada movimiento para evitar atascos.
• Si la palanca se atasca por una mala operación, coloque la clavija selectora en posición de paso para liberarla; no la fuerce.
• No inicie el mecanizado hasta que el émbolo haya detenido la mesa y la palanca esté en posición de apriete.

Características / Especificaciones técnicas

• Modelo: HSD-7
• Material: fundición dúctil (FCD 55)
• Unidades: mm / in
• Divisiones directas: 2, 3, 4, 6, 8, 12, 24
• C: 138 mm (5 7/16 in)
• D1: 192 mm (7 9/16 in)
• E1: 230 mm (9 1/16 in)
• E2: 80 mm (3 5/32 in)
• L1: 260 mm (10 1/4 in)
• L2: 160 mm (6 1/4 in)
• L3: 273 mm (10 3/4 in)
• L4: 132 mm (5 13/64 in)
• Diámetro interior d2: 56 mm (2 1/4 in)
• Carga máxima admisible: 50 kg
• Peso: 32 kg
