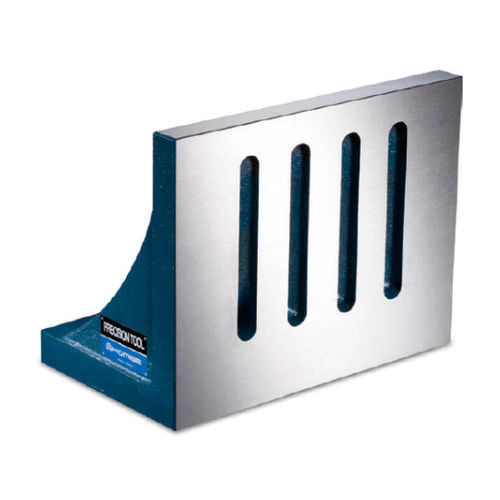

Placa de fijación de precisión HL series

con ranurasde hierro fundidotipo horquilla

Descripción

• Soporte angular de 90° ranurado fabricado en hierro fundido
• Superficie de sujeción y base con ranuras para montaje con sujeciones o tornillos
• Rectificado de precisión para garantizar la escuadra

Dimensiones (Unidad: inch)
Modelo | A | B | C | Peso (kg)
HL-4" | 4 1/2" | 3 1/2" | 3" | 2
HL-6" | 6" | 5" | 4 1/2" | 3.5
HL-8" | 8" | 6" | 5" | 7
HL-10" | 10" | 8" | 6" | 12
HL-12" | 12" | 9" | 8" | 25

Aplicaciones

• Referencia de escuadra para mecanizado e inspección
• Sujeción de piezas en fresadoras, taladros y bancos de control
• Trazado, marcado y montaje de precisión que requieren referencia a 90°

Especificaciones técnicas

• Serie: serie HL (HL-4", HL-6", HL-8", HL-10", HL-12")
• Material: hierro fundido
• Tipo: placa angular ranurada 90°
• Sujeción: superficie y base con ranuras de sujeción
• Acabado: rectificado de precisión
• Unidades: inch; peso en kg
