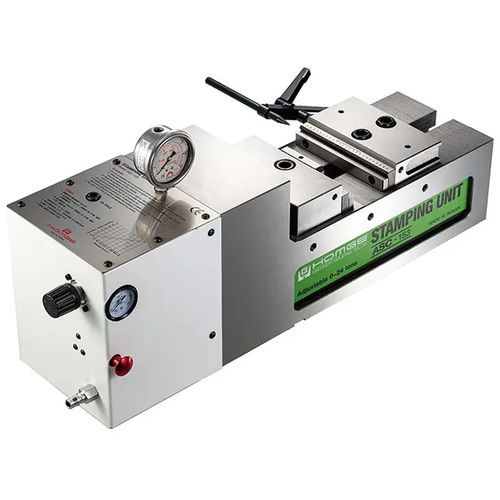

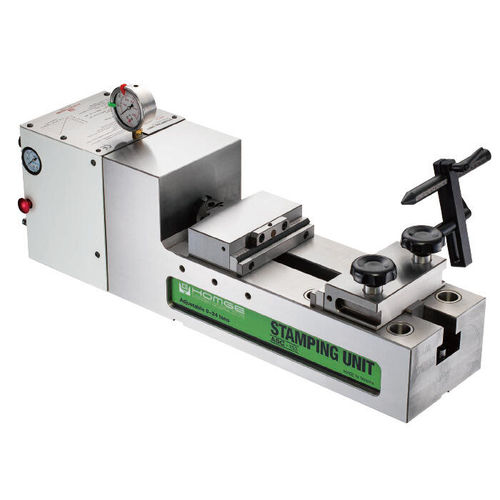

Unidad de estampación 5 ejes ASC-153

con funciones de conmutación neumáticasacero inoxidablehierro

SIMPLE, RÁPIDO Y PRECISO: - Configuración simple, pre-estampado rápido, lo que puede mejorar en gran medida la fiabilidad del mecanizado de cinco ejes. - La unidad de estampado ASC-153 puede dar forma fácilmente al perfil de los dientes en la pieza de trabajo, permitiendo un posicionamiento preciso entre la pieza de trabajo y la mordaza. - Se aceptan mandíbulas dentadas personalizadas para la unidad de estampado. 1. El cuerpo de la unidad de estampado está hecho de hierro dúctil FCD70 con un sistema neumático patentado. El perfil de diente requerido se pre-estampa en la pieza de trabajo con alta presión, de modo que la pieza de trabajo se sujeta de manera estable por el perfil de diente correspondiente en la mordaza de cinco ejes. 2. La fuerza de estampado está entre 0~24 toneladas, adecuada para marcar el perfil de diente en materiales tanto blandos como duros. El botón negro es un regulador de presión, utilizado para ajustar la fuerza neumática según las condiciones de procesamiento. 3. Las mandíbulas dentadas de la unidad de estampado están hechas de acero para herramientas, tratadas térmicamente para alcanzar una dureza superior a HRC55 y marcadas con escalas para facilitar el posicionamiento preciso. Se recomienda que la dureza de la pieza de trabajo no exceda HRC35. 4. El recorrido de estampado efectivo de la mandíbula móvil es de 10 mm: durante la fase de inicialización, ajuste el espacio entre las mandíbulas según el ancho de la pieza de trabajo y asegúrese de reservar 3~5 mm como margen para una carga/descarga suave. Mientras tanto, consulte la escala en las mandíbulas para establecer el dato. 5. El pre-estampado es beneficioso para piezas de trabajo duras y blandas. Las primeras pueden reducir eficazmente el desgaste causado por la pieza de trabajo en las mandíbulas dentadas; las segundas pueden evitar la deformación de la pieza de trabajo causada por una presión excesiva para un sujeción estable. 6. Al involucrar el perfil de los dientes de la pieza de trabajo y la mordaza, se puede garantizar completamente la precisión de sujeción; por lo tanto, es ideal para el procesamiento de múltiples piezas y el procesamiento automático. Especificaciones Unidad: mm Modelo: ASC-153 A: 220 B: 170 C: 127 D: 652 E: 690 F: 175 G: 90 H: 15 I: 10 J: 120 K: 160 Fuerza de Estampado: 0-24000kg Rango de Seguridad: 10mm Peso: 117kg Especificaciones Técnicas: - Material del Cuerpo: Hierro Dúctil FCD70 - Sistema Neumático: Patentado - Fuerza de Estampado: 0~24 toneladas (0-24000kg) - Material de las Mandíbulas: Acero para Herramientas, HRC55+ - Dureza Recomendada de la Pieza de Trabajo: ≤ HRC35 - Recorrido de Estampado Efectivo: 10mm - Margen para Carga/Descarga: 3~5mm - Peso: 117kg
