Autómata programable en riel DIN CPU300

con tarjetas de E S extensiblespor red EthernetCANopen

Descripción general

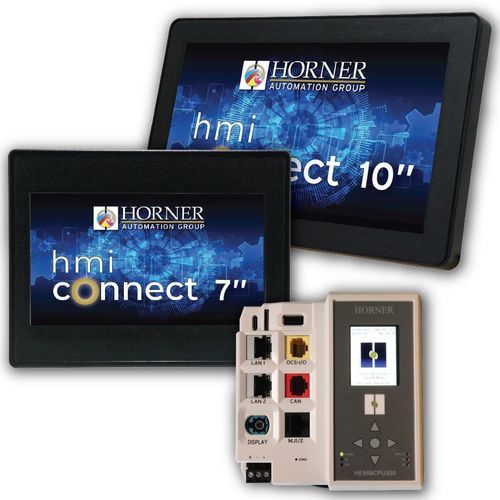

El HE959CPU300 es un controlador modular de clase Canvas diseñado para aplicaciones que requieren un HMI independiente. La unidad no tiene E/S integradas y utiliza módulos OCS‑I/O enchufables para la conexión de sensores/actuadores, reduciendo la complejidad del cableado. Las pantallas HMI Connect (montadas de forma remota) ofrecen gráficos avanzados y no precisan configuración adicional para operaciones básicas.

Características clave

• Controlador modular para montaje en riel DIN sin E/S integradas, con pantalla local de configuración de 2,2" (dirección IP, RUN/STOP, etc.).
• Sistema en módulo (SOM) multicore que proporciona rendimiento clase Canvas.
• Conectividad: USB Type‑C, doble puerto Ethernet 10/100 Mbps con switch integrado.
• Expansión local mediante OCS‑I/O; compatible con pantallas táctiles HMI Connect (hasta 3 pantallas idénticas con accesorio).

Especificaciones - CPU300

• Clase del controlador (procesador): Canvas (dual‑core)
• Memoria lógica y tasa de escaneo: 2 MB @ 0,02 ms/K
• E/S integradas: ninguna; expansión local: hasta 8 módulos; expansión de red OCS‑I/O: hasta 16 bases × 8 módulos
• Ethernet: 2 × 10/100 Mbps (conmutador integrado); USB Type‑C; RS‑232/RS‑485 (RJ45 compartido); CAN: CsCAN, CANopen, SAE J1939
• Pantalla local: 2,2" para configuración; admite HMI Connect remotos (máx. 3 pantallas idénticas con accesorio)
• Físico: 114,8 mm A × 74,3 mm An × 117,5 mm Pr; montaje en riel DIN
• Alimentación: 10–30 VDC (1 A @ 24 V); Entradas: 12/24 VDC
• Funcionamiento: -10 °C a 60 °C; humedad 5–95 % sin condensación; grado de protección: IP20 (controlador)

Especificaciones - HMI Connect

• Tamaños y resolución: 4" 480×272; 7" 800×480; 10" 1024×600; 15" 1024×768; High‑Bright 7" 800×480; High‑Bright 10" 1280×800
• Tecnología de pantalla: 4/7/10/15" TFT resistiva; High‑Bright 7"/10" IPS PCAP
• Brillo: estándar 300–500 cd/m² según tamaño; variantes High‑Bright hasta 1000 nits
• Montaje y peso: montaje en panel o VESA según modelo; dimensiones y peso varían (ver ficha)
• Funcionamiento: estándar -10 °C a 60 °C; High‑Bright ampliado hasta -40 °C/80 °C o -30 °C/70 °C; grado de protección: IP65 (estándar) / IP67 (High‑Bright)

Gama de modelos

• HE959CPU300: CPU OCS‑I/O premium sin E/S integradas; pantalla local 2,2" y soporte para pantallas HMI Connect remotas
• Pantallas HMI Connect (ejemplos): HE959HMI-04 (4"), HE959HMI-07 (7"), HE959HMI-10 (10"), HE959HMI-15 (15"), HE959AP-07 / HE959AP-10 (High‑Bright)

Accesorios HMI Connect

• HE-HMICBL-1M: cable de 1 m para pantallas HMI Connect y High‑Bright IP67
• HE-HMICBL-3M: cable de 3 m para pantallas HMI Connect y High‑Bright IP67
• HE-HMICBL-8M: cable de 8 m para pantallas HMI Connect y High‑Bright IP67

Características técnicas

• Clase de controlador: Canvas (dual‑core)
• Memoria lógica y escaneo: 2 MB, 0,02 ms/K
• Sin E/S integradas; expansión local hasta 8 módulos; expansión en red hasta 16 bases × 8 módulos
• Ethernet: 2 × 10/100 Mbps (switch integrado); USB Type‑C; RS‑232/RS‑485; CAN (CsCAN, CANopen, SAE J1939)
• Pantalla local 2,2"; admite hasta 3 pantallas táctiles HMI Connect remotas (con accesorio)
• Dimensiones: 114,8 × 74,3 × 117,5 mm; alimentación: 10–30 VDC (1 A @ 24 V)
• Rango de funcionamiento: -10 °C a 60 °C; humedad 5–95 % sin condensación; controlador IP20, pantallas IP65/IP67 según variante
