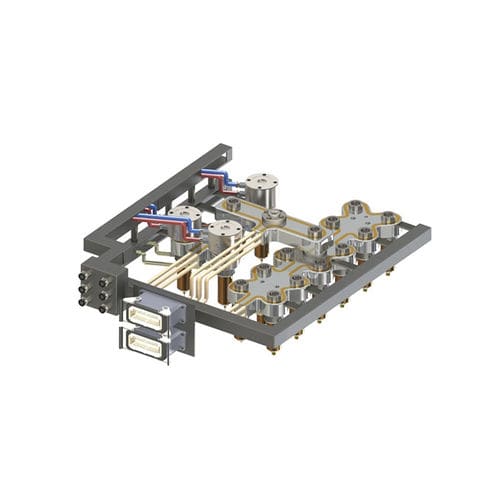

Manifold multivía

de plásticocon boquilla

1.- Introducir las boquillas (pieza 5) en su alojamiento del molde. 2.- Medir altura A y comprobar que todas la boquillas tienen la misma medida (+-0.02) 3.- Comprobar la parte inferior de las boquillas. La puntera tiene que quedar ligeramente escondida cota B (ver dilataciones boquilla) 4.- Colocar el centrador (pieza 7). Cuando coloquemos la cámara (pieza 2). El centrador (pieza 7) debe de evitar el desplazamiento de la cámara, pero no impedir que la cámara (pieza2) asiente en la superficie de las boquillas (pieza 5). 5.- Poner el pasador (pieza 4) en su alojamiento 6.- Pintar la zona superior de las boquillas y colocar la cámara (pieza 2). Sacar la cámara (pieza2) y comprobar que asienta uniformemente todas las boquillas (pieza 5), observando la marca de pintura, en la superficie de la cámara (pieza 2) 7.- Una vez están todas las medidas correctas, se procederá a anclar la cámara (pieza 2) mediante los tornillos (pieza 6). 8.- Con la cámara (pieza 2) fijada, mediremos la altura C desde el bloque hasta la placa superior, para obtener la medida exacta de los topes (pieza 1). La longitud de los topes (pieza 1) debe de ser 0,15 mm más altos que la medida C obtenida. Para corroborar el buen asentamiento, fijaremos los topes (pieza 1) y los pintaremos. Cerrar la placa superior, volver a sacarla y verificar la uniformidad de la marca de la pintura. 9.- Si todo es correcto, atornillar las placas del molde y conectar el cableado HMP fabrica cámaras totalmente adaptadas a las necesidades del cliente. HMP dispone de oficina técnica diseñando las cámaras totalmente ajustadas a las necesidades del cliente. Los canales interiores son diseñados y dimensionados
