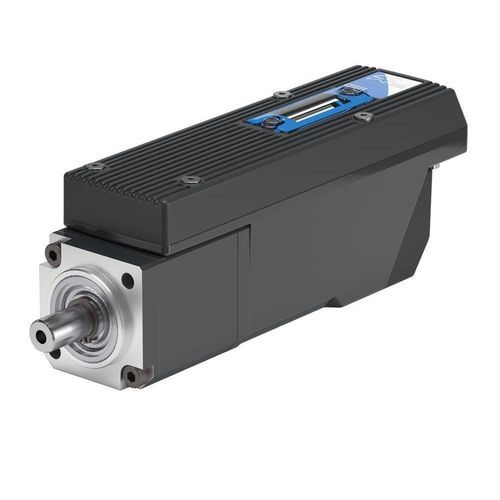

Servomotor 24 V SM137

compactoindustrialCANopen

Descripción
El SM137 es un motor inteligente compacto diseñado y fabricado por HSD para aplicaciones de mecanizado y accionamiento integrados en entornos industriales. Mantiene un volumen mecánico de 40 x 60 mm y ofrece variantes de velocidad y par junto con interfaces fieldbus para su integración en sistemas de automatización.

Aplicaciones

• Vidrio
• Madera
• Piedra
• Composite

Datos técnicos (variantes)
Modelo | SM137 - 100W | SM137 - 100W | SM137 - 100W
Dimensiones del cuerpo [mm] | □ 40 x 60 | □ 40 x 60 | □ 40 x 60
Velocidad máxima de salida [rpm] | 800 | 625 | 200
Par nominal de salida S1 [Nm] | 1,5 | 2 | 6,2
Potencia S1 [W] | 100 | 100 | 100
Tensión nominal [V] | 24 | 24 | 24
Tensión lógica [V] | 24 | 24 | 24
Relación de caja | 1:6.25 | 1:8 | 1:25
Fieldbus | EtherCAT - CANopen - RS485 | EtherCAT - CANopen - RS485 | EtherCAT - CANopen - RS485
Freno | No | No | No
Peso [kg] | 1 | 1 | 1

Características técnicas clave

• Modelo: SM137
• Potencia S1: 100 W
• Cuerpo compacto: 40 x 60 mm (cuadrado)
• Velocidades disponibles: 800 / 625 / 200 rpm según variante
• Par nominal S1 por variante: 1,5 / 2 / 6,2 Nm
• Tensiones: 24 V (alimentación y lógica)
• Relaciones de reducción disponibles: 1:6.25, 1:8, 1:25
• Interfaces de comunicación: EtherCAT, CANopen, RS485 para integración con PLCs y controladores de movimiento
• Freno: no integrado (posible solución de frenado externa)
• Peso aproximado: 1 kg
