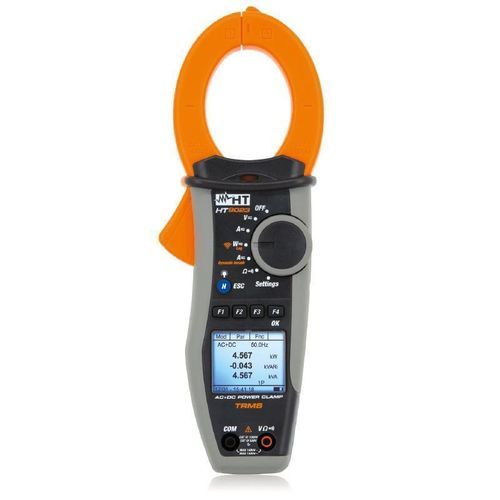

Analizador para control de calidad HT9023

para redes eléctricas trifásicasde calidad de la energíade armónico

Descripción general
PINZA AMPERIMÉTRICA PROFESIONAL PARA LAS MEDIDAS DE POTENCIA / ARMÓNICOS CON CONEXIÓN WIFI Y LECTURA DE 1500Vcc ESPECIAL PANELES FOTOVOLTAICOS
HT9023 TRMS ha sido diseñada para las medidas de Corriente CA, CC y AC+DC hasta 1000A en TRMS en CAT IV 600V y CAT III 1000V conforme al estándar de seguridad IEC/EN61010-1. La pinza efectúa también las medidas de Tensión CC hasta 1500V, Tensión CA, AC+DC hasta 1000V, Potencia Activa, Reactiva, Aparente, Factor de potencia, Energía, análisis de armónicos tensión/corriente hasta el 25° orden con cálculo del THD% en sistemas Monofásicos o trifásicos equilibrados.
Es posible también efectuar la prueba del sentido cíclico de las fases con 1 única punta de prueba. El instrumento detecta con precisión los eventos relacionados con las corrientes de arranque de los motores (Dynamic INRUSH) y permite el registro en el tiempo de cada parámetro eléctrico medido con posibilidad de transferir los datos vía WiFi a dispositivos Android / iOS a través de la app HTAnalysis o bien sobre el PC con el programa de gestión TOPVIEW. La pinza está dotada de un amplio visualizador gráfico de matriz de puntos (128x128pxl) con retroiluminación para facilitar la lectura incluso en entornos poco iluminados, disponiendo de la función de autoapagado para preservar la vida útil de las pilas internas.

Funciones principales

• TRMS
• Rango de medida corriente: 1000A
• Corriente CA/CC: AC + DC
• Tensión CA/CC: 1000VCA/1500VCC
• Frecuencia
• Resistencia y prueba continuidad con indicador acústico
• Sentido cíclico y concordancia de las fases
• Medida/Registro Tensión, Corriente CA/CC
• Medida/Registro Energía activa, Reactiva, Aparente CA/CC
• Medida/Registro Cosphi, Factor de Potencia
• Medida/Registro Armónicos V-I hasta la 25º con cálculo THD%
• Medida corriente de arranque (INRUSH): Dynamic INRUSH
• Diámetro máximo pinzable: 45mm
• Resolución visualizador (Puntos): 9999
• Retroiluminación
• Autorango
• Autoapagado
• Detección tensión CA sin contacto
• Función Retención
• Función MIN/MAX
• Función PEAK
• Medida Relativa
• Datalogger y gráfico
• Memoria para guardado datos
• Interfaz PC / Smartphone o Tablet: WiFi
• Tensión CA/CC en sistemas Monofásico/Trifásico: Monofásica
• Corriente CA/CC en sistemas Monofásico/Trifásico: Monofásica
• Corriente de arranque motores eléctricos (INRUSH)
• Tensión Neutro-Tierra
• Corriente de Neutro
• Número máx. de parámetros seleccionados simultáneamente: 60
• Registro con periodo de integración seleccionable: 1s-15min
• Duración indicativa memoria (en días @ PI=30sec): 63 horas
• Indicación autonomía de registro
• Espacio memoria interna: 2MB
• Guardado valores muestreados instantáneos
• Tabla resumida principales parámetros eléctricos
• Formas de onda Tensiones/Corrientes
• Tablas o histogramas Armónicos y THD%
• Diagrama vectorial Tensiones/Corrientes
• Alimentación: 2x 1.5V AAA
• Categoría de medida: CAT IV 600V CAT III 1000V
• Peso en gramos (pilas incluidas): 420
• Medidas (LxAnxH) (mm): 252x88x44

Normativas

• IEC/EN61010-1
• MARCAJE CE

Accesorios incluidos

• Pilas
• Guía rápida y manual descargable en web
• Certificado de calibración
• Estuche de transporte YABRS0000NN0
• Juego de terminales de cocodrilo YAAMK0001HT0
• Software descargable en línea
• Juego de puntas de prueba 4324-2

Accesorios opcionales

• KIT4000A: Juego de puntas compatibles con multímetros y pinzas amperimétricas
• 404-IECN: Punta de medida con capuchón de protección extraíble
• 4413-2: Juego de puntas con punta 4mm y protección
• 5004-IECN: Cocodrilo para cables con banana 4mm
• 6009-IECN: Terminal de cocodrilo rígido
• 6007-IECN: Terminal de cocodrilo flexible
• 44100: Juego de 2 cables banana-banana 4mm, puntas y terminales
• 425: Set de 2 cables banana-banana 4mm, puntas intercambiables y terminales flexibles
• 4717-S-IEC100N/R: Puntas con capuchón de seguridad retráctil IP2X y fusible de protección
• 5001-N/R: Cable de medida 1.5m varios colores
• 404-IECR: Punta de medida con capuchón de protección extraíble
• 5004-IECR: Cocodrilo para cables con banana 4mm
• 6009-IECR: Terminal de cocodrilo rígido
• 6007-IECR: Terminal de cocodrilo flexible

Características / especificaciones técnicas

• Modelo: HT9023 TRMS
• Código HT: 0923
• Corriente máxima: 1000A
• Tensión máxima: 1500VCC / 1000VCA
• Diámetro máximo pinzable: 45mm
• Resolución visualizador: 9999 puntos
• Memoria interna: 2MB
• Peso: 420g (pilas incluidas)
• Dimensiones: 252x88x44 mm
• Alimentación: 2x 1.5V AAA
• Interfaz: WiFi
• Categoría de medida: CAT IV 600V, CAT III 1000V
