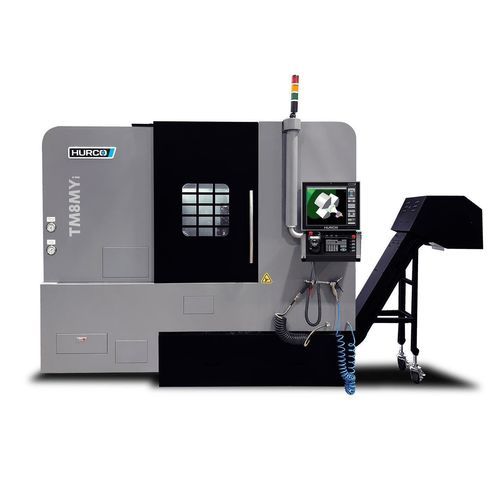

Torno CNC TM8MY

horizontalcon plataforma inclinada12 herramientas

Overview
El TM8MY forma parte de la familia de centros de torneado de bancada inclinada TMMY con herramientas motorizadas y eje C programable. Diseñado para operaciones combinadas de torneado y mecanizado secundario (fresado/perforado) en series pequeñas y medianas, permite una única sujeción para reducir tiempos de ciclo y mantener la precisión de la pieza.

Highlights

• Distancia entre centros: 597 mm (23,5 in)
• Diámetro máximo de torneado: 320 mm (12,6 in)
• Longitud máxima de torneado: 375 mm (14,76 in)
• Tamaño del mandril: 210 mm (8,27 in)

Feedrate
Avance rápido eje X — 30 m/min (1181 IPM)
Avance rápido eje Y — 12 m/min (472 IPM)
Avance rápido eje Z — 30 m/min (1181 IPM)

Capacity
Distancia entre centros — 597 mm / 23,5 in
Diámetro máximo de torneado — 320 mm / 12,6 in
Longitud máxima de torneado — 375 mm / 14,76 in
Capacidad máxima de barra — 64,5 mm / 2,54 in
Diámetro sobre bancada — 490 mm / 19,29 in
Diámetro sobre carro transversal — 490 mm / 19,29 in

Size
Peso máquina — 4490 kg / 9899 lb

Spindle
Diámetro de mandril — 210 mm / 8,27 in
Potencia del husillo — 22,6 kW / 30,3 hp
Par del husillo — 263,6 Nm / 194,7 ft‑lbs
Velocidad máxima — 4000 RPM
Taper del husillo — BMT55

ATC
Capacidad de herramientas — 12
Diámetro máximo de herramienta — 490 mm

Live Spindle
Velocidad máxima — 5.000 RPM
Potencia live spindle — 11,9 kW / 16 HP
Par live spindle — 37,8 Nm / 27,9 lb‑ft

Turret
Capacidad torreta — 12
Sección de portaherramientas — 25 mm x 25 mm (0,98" x 0,98")
Diámetro máximo de barra de amolado — 32 mm / 1,26 in

Travels
Eje X — 232 mm / 9,1 in
Eje Y — 55 mm / 2,17 in
Eje Z — 550 mm / 21,65 in

Inventory Status
Listo para envío

Technical specifications

• Modelo: TM8MY
• Serie: TMMY (centros de torneado TMM con herramientas motorizadas y eje C programable)
• Distancia entre centros: 597 mm / 23,5 in
• Diámetro máximo de torneado: 320 mm / 12,6 in
• Longitud máxima de torneado: 375 mm / 14,76 in
• Tamaño/Diámetro del mandril: 210 mm / 8,27 in
• Peso máquina: 4490 kg / 9899 lb
• Avance rápido X: 30 m/min / 1181 IPM
• Avance rápido Y: 12 m/min / 472 IPM
• Avance rápido Z: 30 m/min / 1181 IPM
• Potencia husillo: 22,6 kW / 30,3 hp
• Par husillo: 263,6 Nm / 194,7 ft‑lbs
• Velocidad max husillo: 4000 RPM
• Taper husillo: BMT55
• Velocidad max live spindle: 5.000 RPM
• Potencia live spindle: 11,9 kW / 16 HP
• Par live spindle: 37,8 Nm / 27,9 lb‑ft
• Herramientas: ATC capacidad 12; torreta capacidad 12; portaherramientas 25 mm x 25 mm
• Diámetro max barra de taladro: 32 mm / 1,26 in
• Capacidad max de barra: 64,5 mm / 2,54 in
