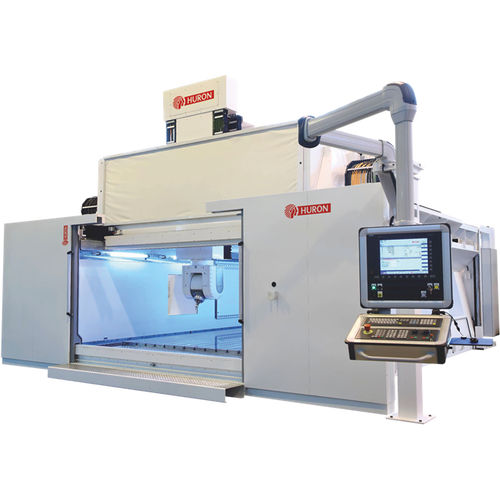

Centro de mecanizado 5 ejes KXG 45-25
verticalde pórticocon mesa fija

centro de mecanizado 5 ejes
centro de mecanizado 5 ejes
centro de mecanizado 5 ejes
centro de mecanizado 5 ejes
Añadir a mis favoritos
Añadir al comparador


Características

Número de ejes
5 ejes
Orientación del husillo
vertical
Estructura
de pórtico, con mesa fija
Nariz del husillo
HSK A-63
Número de herramientas
40 herramientas
Aplicaciones
para piezas de gran tamaño
Otras características
con gran velocidad de avance, de alta eficacia, de gran rigidez
Carrera X

4.500 mm
(177 in)

Carrera Y

2.500 mm
(98 in)

Carrera Z

800 mm
(31 in)

Velocidad de rotación

20.000 rpm
(125.664 rad.min-1)

Velocidad de avance del eje X

60.000 mm/min
(39 in/s)

Velocidad de avance del eje Y

60.000 mm/min
(39 in/s)

Velocidad de avance del eje Z

45.000 mm/min
(30 in/s)

Carga máxima de la mesa

21.000 kg
(46.297 lb)

Peso de la herramienta (máx.)

8 kg
(17,6 lb)

Precisión de colocación

0,01 mm, 0,025 mm
(0 in, 0,001 in)

Repetibilidad

0,005 mm
(0 in)

Peso total

80.000 kg
(176.369,81 lb)

Anchura total

8.500 mm
(334,6 in)

Altura total

5.800 mm
(228,3 in)

Descripción

La serie KXG está formada por centros de fresado de pórtico especialmente eficaces para el mecanizado de piezas grandes y complejas. Características principales Diseño y estructura Estructura de pórtico con travesaño móvil reforzado tipo U Paredes de hormigón polímero, cada una de las cuales incorpora un conjunto de motor lineal y un sistema de guiado doble Optimización de los ejes móviles mediante cálculo estructural por elementos finitos Cimentación específica para mejorar la dinámica Ergonomía y entorno Techo retráctil para facilitar el acceso al área de trabajo y a la pieza de trabajo Almacén de herramientas fuera del área de trabajo Panel de mando inclinado y basculante Eficiencia energética para la producción de piezas de gran tamaño

---
