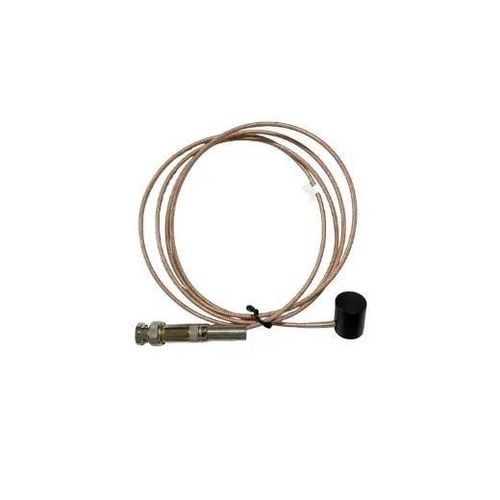

Transductor de ultrasonidos cilíndrico 2MHz

piezoeléctricopiezoeléctricode contacto directo

Descripción del producto
Este transductor ultrasónico de 2 MHz está diseñado para aplicaciones industriales de medición de nivel y detección ultrasónica que requieren rendimiento de frecuencia estable y un diseño compacto de sonda. Integra un elemento piezoeléctrico PZT-5 con estructura de electrodo completo, carcasa ABS y superficie de contacto en resina epoxi.

Resumen
Ensamblaje de sonda individual que incluye el elemento sensor piezoeléctrico, la carcasa y un cable coaxial de 2,5 mm. Adecuado para integración en ensayos ultrasónicos, sistemas de medida de nivel, adquisición de señal y proyectos de I+D. Las especificaciones a continuación se basan en la hoja de datos y los informes de ensayo suministrados.

Características clave

• Frecuencia central: 2 MHz ±10% (en agua)
• Elemento cerámico piezoeléctrico PZT-5
• Estructura de electrodo completo
• Ancho de banda relativo (-6dB): 73%
• Anchura de pulso (-20dB): 750 ns
• Sensibilidad relativa: ≥ -39 dB
• Capacitancia: 1700 pF ±10%
• Cable coaxial 2,5 mm, impedancia 40 Ω
• Carcasa ABS con superficie de contacto en resina epoxi 5010A/5010B
• Temperatura de almacenamiento: -20 °C a 60 °C

Aplicaciones

• Sistemas industriales de medición de nivel por ultrasonidos
• Equipos de detección y sensores ultrasónicos
• Dispositivos de adquisición y ensayo de señales
• I+D e integración de sondas a medida para laboratorio o industria
• [POR CONFIRMAR] La aplicación final depende del diseño del sistema del cliente

Especificaciones técnicas
Nombre del producto: Sonda ultrasónica
Modelo: 2MHz
Material del elemento piezoeléctrico: PZT-5
Dimensiones del elemento piezoeléctrico: Φ14 × 1 mm
Electrodo: Electrodo completo
Frecuencia central: 2 MHz ±10% (en agua)
Anchura de pulso (-20dB): 750 ns
Ancho de banda relativo (-6dB): 73%
Capacitancia: 1700 pF ±10%
Sensibilidad relativa: ≥ -39 dB
Tipo de cable: Cable coaxial
Diámetro del cable: 2,5 mm
Impedancia: 40 Ω
Dimensiones del alojamiento: Φ17 × 22 mm
Material del alojamiento: ABS
Material de la superficie: Resina epoxi 5010A / 5010B
Temperatura de almacenamiento: -20 °C a 60 °C
Estándar: Estándar empresarial
