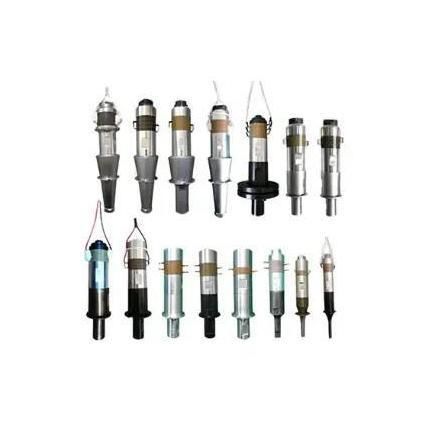

Transductor de ultrasonidos cilíndrico HCUW20K50P8

piezoeléctricopiezoeléctricode contacto directo

Descripción del producto
Transductor ultrasónico modelo HCUW20K50P8 diseñado para equipos de soldadura por ultrasonidos. Funciona a una frecuencia de resonancia de 20 kHz con una potencia nominal de 2000 W. Se facilitan dimensiones mecánicas y características eléctricas para su integración en sistemas industriales de soldadura.

Características clave

• Frecuencia de resonancia: 20 kHz
• Potencia nominal: 2000 W
• Diámetro: 50 mm
• Altura: 112 mm
• Capacitancia: 17000–18000 pF
• Impedancia: ≤ 10 Ω

Especificaciones técnicas

• Modelo: HCUW20K50P8
• Tipo: Transductor para soldadura por ultrasonidos
• Frecuencia de resonancia: 20 kHz
• Potencia nominal: 2000 W
• Dimensiones mecánicas: Ø 50 mm × 112 mm (altura)
• Capacitancia: 17000–18000 pF
• Impedancia: ≤ 10 Ω

Aplicaciones

• Soldadura ultrasónica de plásticos y láminas metálicas finas
• Procesos industriales de ensamblaje y unión
• Líneas de producción que requieren entrega de energía ultrasónica repetible

Instalación y compatibilidad

• El montaje y la interfaz de la bocina deben coincidir con la configuración Ø50 mm
• Requiere un generador/inversor capaz de 20 kHz y 2000 W
• Verificar conexiones eléctricas y adaptación de impedancia para un rendimiento óptimo
