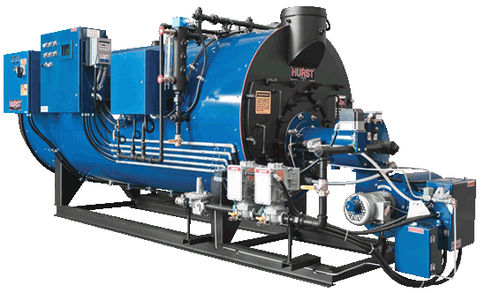

Caldera de agua caliente 250 series

de gasde tubos de humohorizontal

Caldera marina escocesa semi del espalda mojado Two-pass. El diseño de dos pasos elimina los bafles refractarios entre los pasos del humo. Las eficacias son iguales a 3 y 4 calderas del paso en muchos casos. Disponible en el vapor o la agua caliente Versions/15 - 800 CABALLOS DE FUERZA, presiones a 300 psig Características de estándar La caldera está del tipo two-pass, escocés, construido y estampado de acuerdo con los requisitos del código de ASME, y enumerado por el tablero nacional de calderas y los inspectores del recipiente de presión. Cámara de combustión grande con el lanzamiento bajo del calor para la combustión completa. La caja del humo es delantera con deslizar-en el conectador del apilado. El acceso al hogar se logra con davited la puerta posterior y con las puertas delanteras partidas. Los puertos de la observación de la llama están en frente y parte posterior. Las aberturas para la inspección del cleanout del waterside se proporcionan de 3 " los agujeros de la mano de x 4 ", y 12 bocas de " x 16 " (80 CABALLOS DE FUERZA de ascendente). Aislado con 2 " lanas mineral de alta densidad, retrasadas con jacketing del apretón de 22 galgas, cocido al horno en el esmalte de epoxy para resistir el saltar y el descolorarse. Los tubos del fuego se ruedan y se rebordean en calderas de la energía, se amplían y se señalan por medio de luces en calderas de presión baja (2 " el diámetro con 30 CABALLOS DE FUERZA, diámetro de 2 1/2 " 40 CABALLOS DE FUERZA y suben). Las ayudas incluyen los estirones de elevación soldados con autógena con seguridad a la tapa de la cáscara; las piernas de la ayuda del acero estructural en resbalones apoyan la caldera para no requerir fundaciones especiales.
