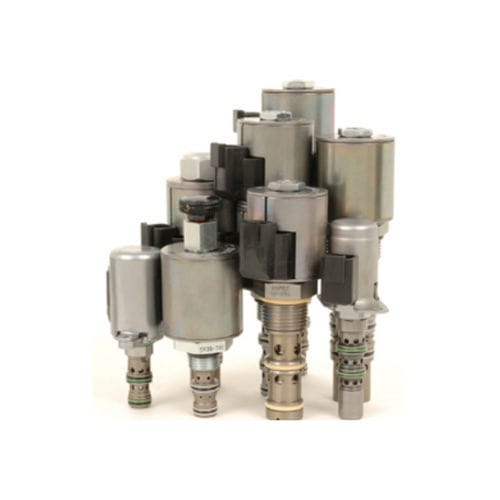

Válvula de cartucho HSP10-47C

eléctricahidráulicade rosca

La HSP10-47CX es una electroválvula hidráulica de alta presión, proporcional, de 4 puertos y 3 posiciones, de tipo carrete, enroscable y de tipo cartucho. Funcionamiento Cuando está desenergizada, la HSP10-47CX bloquea todos los puertos. Cuando la bobina s1 está energizada, se permite el flujo de 3 a 4, y de 2 a 1. Cuando la bobina s2 está activada, se permite el flujo de la conexión 3 a la 2, y de la 4 a la 1. En los circuitos en los que los flujos de los puertos de trabajo son desiguales debido a las relaciones de los cilindros, el flujo de retorno más alto debe dirigirse a la conexión 4. Funcionamiento del mando manual Para el funcionamiento normal de la válvula (neutro), el pasador de anulación manual debe estar asentado en la ranura de retención central (la ranura de identificación del pomo está en línea con la parte superior de la tuerca de la bobina). Para cambiar la válvula manualmente desde el punto muerto para activar la función de la bobina s1, se empuja ligeramente el pomo hacia abajo y se gira 90ı$ˇ en sentido contrario a las agujas del reloj y se tira de él. Para el enclavamiento en esta posición, gire el pomo 90ı$ˇ más en sentido contrario a las agujas del reloj para bloquear la ranura de enclavamiento superior. Para cambiar manualmente de neutro para activar la función de la bobina s2, se empuja la perilla hacia abajo hasta el final. Para el enclavamiento en esta posición, gire el pomo 90ı$ˇ en el sentido de las agujas del reloj para bloquearlo en la ranura de enclavamiento inferior. La función de anulación manual está pensada para un uso de emergencia, no para un funcionamiento continuo. Características Cavidad común en la industria. Bobina de servicio continuo. Construcción eficiente de armadura húmeda. Bobinas electrónicas resistentes al agua con un grado de protección IP69K. Tubo de solenoide patentado de alta resistencia tubos de solenoide con clasificación de niebla salina de 960 horas. Todos los productos HyPerformance se prueban según la especificación T2.6.1 de la NFPA y se prueban con un nivel de verificación del 90% y una garantía del 99% Fluidos: Fluido hidráulico de base mineral o sintético con propiedades lubricantes Rango de viscosidad del fluido: 7.4 a 420 cSt
