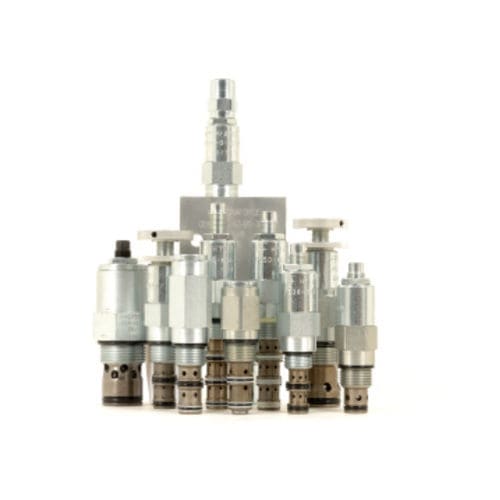

Válvula de alivio compacto RV58-20

hidráulicocon chapaletade cartucho

La RV58-20X es una válvula de alivio hidráulica de acción directa, tipo cartucho, enroscable, destinada a circuitos de bajo caudal que requieran una baja fuga interna. Funcionamiento La RV58-20X bloquea el flujo del puerto 1 al puerto 2 hasta que haya suficiente presión en el puerto 1 para forzar el asiento del obturador con resorte. Características Clasificado para una presión de funcionamiento superior a 345 bar (5000 psi). Opción de presión bidireccional disponible. Los ajustes no pueden ser retirados de la válvula. Los ajustes impiden que los muelles se vuelvan sólidos. Variedad de opciones de ajuste disponibles. Respuesta rápida a los cambios de presión. Tamaño compacto. Notas Supersesión: Aplicaciones existentes y nuevas. La RVD58-20 es nuestra mejor válvula de alivio de su clase y puede sustituir funcionalmente a esta válvula en la mayoría de las aplicaciones. Le recomendamos encarecidamente que considere esta nueva alternativa. Consideraciones:. Presiones y caudales comparables Velocidad de respuesta comparable Mejores características de aumento de presión Menor tamaño Sin sello dinámico Coste competitivo Se requiere una variación de la cavidad VC08-2B. Algunos colectores pueden permitir la sustitución sin necesidad de desmontarlos. Se dispone de asistencia para evaluar su aplicación Fluidos: De base mineral o sintética con propiedades lubricantes Rango de viscosidad del fluido: 7.4 a 420 cSt Nivel máximo de contaminación de funcionamiento: 18/16/13 según ISO 4406 Cavidad: VC08-2 cavidades de tamaño 08 de 2 vías Par de instalación del cartucho: 32.5 a 35,3 N-m (24 a 26 ft-lb) Par de apriete máximo permitido: 40.7 N-m (30 ft-lb) Par de apriete del tapón estilo H: 10.8 a 13,6 N-m (8 a 10 ft-lb) N V P U 31 a 34 N-m (23 a 25 ft-lb) PC Restricción de orientación: Ninguna
