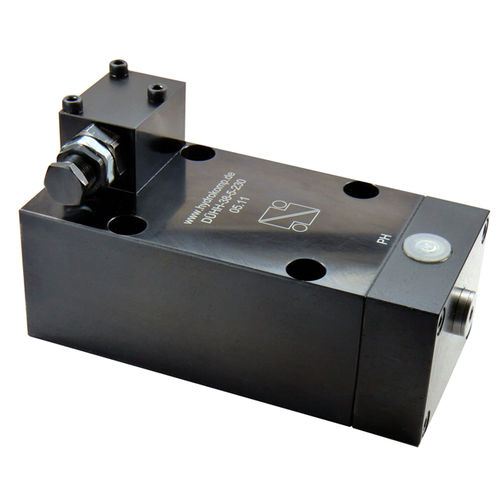

Multiplicador de presión hidráulico 460-3

Intensificadores hidráulicos, con carcasa de bloque Los intensificadores hidráulicos aumentan la presión hidráulica en una proporción fija. Con este método es posible, por ejemplo, utilizar un sistema hidráulico de máquina de baja presión para consumidores que pueden beneficiarse provechosamente de una presión múltiplemente superior. La intensificación se consigue mediante una relación fija entre las superficies de dos pistones. Esto significa que la presión secundaria puede controlarse mediante de la presión de alimentación primaria. Una vez alcanzada la presión mínima predeterminada ajustada en la válvula de secuencia integrada, se activa el pistón intensificador y la presión de funcionamiento en el sistema aumenta en un factor de 3,85. Con ello, la cantidad de aceite es de menor importancia. Otra ventaja es que no se requiere ningún movimiento oscilatorio del pistón en el intensificador. Así, se reduce la susceptibilidad al desgaste de los componentes. También se dispone inmediatamente de una mayor presión de salida. Condiciones de funcionamiento: En el rango de alta presión el volumen requerido no debe exceder el volumen interno del intensificador. Para controlar el rango de alta presión recomendamos el uso de un manómetro. También recomendamos el uso de un filtro de presión con una malla de filtro de máx. 10 µm para garantizar un funcionamiento óptimo. El filtro debe conectarse al puerto de baja presión PN del intensificador. Antes de poner en servicio el intensificador, el sistema hidráulico debe estar completamente purgado. Asegúrese de que no puedan penetrar fluidos en la carcasa a través del puerto de ventilación Z. Si existe peligro de penetración, puede retirarse el filtro sinterizado y en su lugar puede conectarse una línea de ventilación al puerto roscado G1/4.
