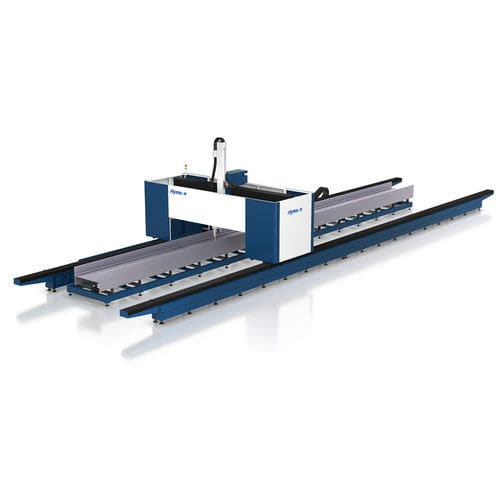

Máquina de corte láser HP30035

para acero al carbonopara chapas gruesaspara chapa metálica

Descripción
La Hymson HP30035 es una máquina de corte láser CNC diseñada para perfiles especiales utilizados en estructuras de acero (vigas en I, tipos HW, HM, HN). La unidad integra corte, punzonado y ranurado en una sola línea de producción.

Estructura de la máquina

• Cama de estructura partida soldada con placas de alta resistencia para garantizar un bastidor estable y un funcionamiento fiable a largo plazo.
• Tratamiento térmico de alivio de tensiones del bastidor para eliminar tensiones internas del material y la soldadura, manteniendo resistencia, precisión y tolerancias.

Estructura de la viga

• Viga fabricada en acero de alta intensidad para reducir deformaciones por tensión y asegurar operación estable.

Sección de corte

• Estructura de soporte ajustable de cara negativa de alta intensidad, apta para materiales con anchura de 200 a 3000 mm.
• Soporte inferior de fácil ajuste y reemplazo para reducir costes de mantenimiento.
• Opcional mesa de corte compuesta para cortar placas planas y perfiles.

Servomotor

• Equipado con servomotor y accionamiento de marca y codificador de alta resolución.
• Alto rendimiento dinámico, diseño compacto y operación eficiente en energía.

Sistema CNC
El sistema de control de corte láser FSCUT está desarrollado sobre Windows 10, utiliza comunicación por bus EtherCAT y diseño modular integrado; todo el software del sistema se ejecuta en el procesador del PC.

• Tecnología avanzada: aplicación CNC en plataforma PC con módulos funcionales modulares que permiten ampliaciones por software sin cambios de hardware.
• Excelente rendimiento: enlace de cinco ejes y transformación de coordenadas para coordinación compleja multi-eje; corrección automática para perfiles ligeramente retorcidos.
• Funciones completas: abundantes opciones funcionales y configuraciones de optimización según el campo de aplicación.
• Interfaz amigable: núcleo CNC en tiempo real que garantiza la capacidad de respuesta y una interfaz de usuario simple.

Características / especificaciones técnicas

• Modelo / Serie: HP30035
• Potencia del láser: 20000 W
• Sistema CNC: FSCUT (Windows 10, EtherCAT)
• Tipos de procesamiento: acero H, acero U, ángulo y placa plana
• Funciones: corte por tramos, corte de ala y alma, corte de ranuras y marcado
• Ejes de enlace: cinco ejes (X/Y/Z/A/B)
• Software de anidamiento: compatible con Tekla, SolidWorks y CAD
• Dimensiones seccionales: Alma H ≤ 1200 mm; Brida B ≤ 600 mm; Longitud L ≤ 12000 mm
• Espesor de corte (acero al carbono, O2): corte vertical MÁX 20 mm; corte de ranura MÁX 30 mm
• Rango de ranurado: 0–45°
• Velocidad de posicionamiento X/Y: 40 m/min
• Aceleración X/Y: 0,6 g
• Precisión de posicionamiento X/Y: 0,05 mm/10 m (≤10 m), 0,1 mm/longitud total
• Dimensiones máquina (ocupación): 35 m x 5 m x 4,5 m
