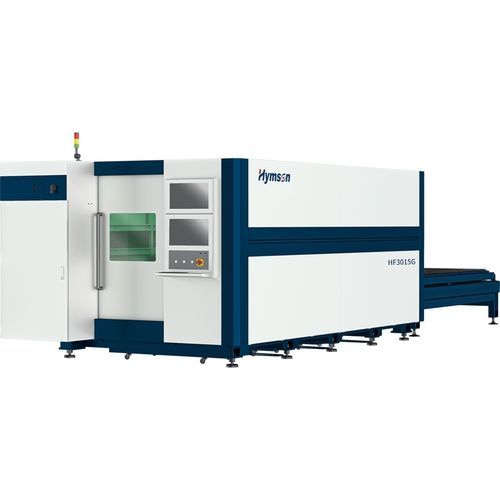

Máquina de corte láser de fibra HF-G series

para aluminiopara acero inoxidablepara acero al carbono

Descripción general
La serie HF-G es una máquina de corte por láser de fibra de doble plataforma y carcasa cerrada, diseñada para el corte rápido y de alta precisión de chapas finas y medias (acero al carbono, acero inoxidable, aluminio).

Principales beneficios

• Diseño modular que facilita la compatibilidad de componentes y el mantenimiento.
• Configuración de doble plataforma totalmente cerrada para producción continua y segura.
• Corte de alta velocidad y precisión apto para piezas pequeñas, complejas y series.
• Interfaz y control específico para operaciones estables y repetibles.

Características técnicas y tecnológicas

• Filtrado de paso bajo 7 Hz + aceleración 1,5 G: mejora la dinámica y el tratamiento inteligente de esquinas.
• Torno/cama patentada Hymson: estructura rediseñada y componentes optimizados para estabilidad a largo plazo y alto dinamismo.
• Tecnología de compensación térmica dinámica: compensación inteligente para mantener la precisión en el tiempo.
• Algoritmos personalizados: optimizan el rendimiento del servo y la precisión de trayectoria.
• Componentes a medida: servomotores y reductores de alto rendimiento para mejor respuesta de transmisión.
• Optimización optomecánica: coordinación del láser, hardware mecánico y algoritmos para mejorar el rendimiento general.

Ventajas operativas

• Aumento de velocidad: incrementos de velocidad de corte del 50% al 100% según geometría y espesor.
• Ganancia de eficiencia: mayor productividad que puede generar aumentos de 1–2× en la capacidad de procesamiento.
• Estabilidad a largo plazo: diseño y automatización que aseguran rendimiento dinámico sostenido.

Estructura y construcción de la máquina

• Diseño modular con integración de componentes funcionales independientes para una mejor compatibilidad global.
• Cuerpo soldado en chapa de alta resistencia con tratamiento térmico para eliminar tensiones internas y asegurar rigidez y precisión.
• Sistema de ventilación por zonas: extracción segmentada y control de seguimiento para reducir consumo energético y mejorar extracción de polvo.
• Protección contra temperaturas ultra altas: materiales refractarios personalizados y protección térmica 360° para aplicaciones de alta potencia.
• Viga transversal de alta resistencia (aluminio estirado) con patente para masa reducida y buenas prestaciones dinámicas.
• Servomotores y variadores de marca con encoder de alta resolución para alta dinámica y eficiencia energética.
• Transmisión por piñón y cremallera de precisión y pórtico de doble accionamiento para mayor aceleración.

Sistema de control FSCUT

• Plataforma Hymson Super Brain — EtherCAT sobre arquitectura Windows 10 con CPU industrial para operación fiable y autodiagnóstico.
• Módulos FSCUT: gestión y estadísticas de producción, tecnología de corte láser, control de procesamiento, asistencia inteligente, pruebas rápidas y depuración, diagnóstico y mantenimiento modulares, soporte local y remoto; tiempo de respuesta ≤ 100 μs.
• Soporta integración con líneas automáticas de carga/descarga y sistemas FMS para fabricación automatizada.

Índices de rendimiento (tabla)
Modelo equipo | HF3015G | HF4020G
Rango de corte efectivo | 3100 mm x 1550 mm | 4000 mm x 2000 mm
Precisión posicionamiento X/Y | ±0,03 mm/m | ±0,03 mm/m
Filtrado paso bajo | 7 Hz | 7 Hz
Aceleración máxima X/Y | 1,5 g | 1,5 g
Velocidad máxima posicionamiento Z | 40 m/min | 40 m/min
Superficie ocupada | 8700 mm x 2800 mm | 10800 mm x 3500 mm

Características / especificaciones técnicas

• Series / Modelos: HF-G Series (ej. HF3015G, HF4020G)
• Rango de corte efectivo: HF3015G = 3100 mm × 1550 mm; HF4020G = 4000 mm × 2000 mm
• Precisión posicionamiento X/Y: ±0,03 mm/m
• Filtrado de paso bajo: 7 Hz
• Aceleración máxima X/Y: 1,5 g
• Velocidad máxima posicionamiento Z: 40 m/min
• Superficie de la máquina: HF3015G = 8700 mm × 2800 mm; HF4020G = 10800 mm × 3500 mm
• Diseño: modular, doble plataforma totalmente cerrada
• Refrigeración / protección: protección ultraalta temperatura y sistema de ventilación por zonas
• Sistema de control: FSCUT (EtherCAT, arquitectura Windows 10, CPU industrial, tiempo de respuesta ≤ 100 μs)
• Transmisión & movimiento: servomotores de marca, encoders de alta resolución, transmisión por engranajes de precisión, pórtico de doble accionamiento
• Materiales típicos: acero al carbono, acero inoxidable, aluminio y otras chapas finas a medias
