Paquete de software de visualización Design2Fab 6
de transmisión de datosimportación/exportación de datospara conformado de chapas

Paquete de software de visualización - Design2Fab 6 - Hypertherm, Inc. - de transmisión de datos / importación/exportación de datos / para conformado de chapas

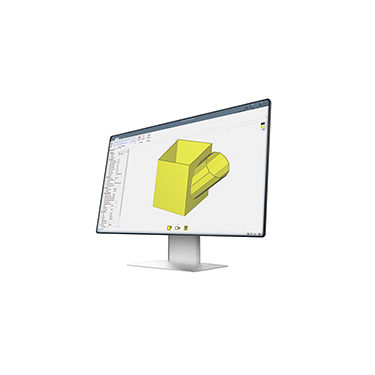

Paquete de software de visualización - Design2Fab 6 - Hypertherm, Inc. - de transmisión de datos / importación/exportación de datos / para conformado de chapas
Paquete de software de visualización - Design2Fab 6 - Hypertherm, Inc. - de transmisión de datos / importación/exportación de datos / para conformado de chapas - imagen - 2
Paquete de software de visualización - Design2Fab 6 - Hypertherm, Inc. - de transmisión de datos / importación/exportación de datos / para conformado de chapas - imagen - 3
Paquete de software de visualización - Design2Fab 6 - Hypertherm, Inc. - de transmisión de datos / importación/exportación de datos / para conformado de chapas - imagen - 4
Añadir a mis favoritos
Añadir al comparador

Características

Función
de visualización, de transmisión de datos, importación/exportación de datos, para conformado de chapas, de nesting, para informes, de exportación de datos, visualizador, de CAD, de diseño de red HVAC
Aplicaciones
para proyección de red HVAC, para el trabajo de chapa, para la ventilación, para sistemas HVAC
Tipo
2D, 3D
Sistema operativo
Windows, Windows de 32 y 64 bits
Otras características
con biblioteca dedicada

Descripción

Descripción general
Design2Fab® es un software de diseño de chapa que facilita la creación de conductos HVAC, acoplamientos mecánicos y accesorios especializados para aplicaciones industriales, comerciales y de cubiertas. Diseñado para acelerar la obtención de patrones planos, permite a fabricantes de chapa, talleres HVAC y contratistas MEP generar diseños complejos en minutos y mejorar el montaje en obra.

Beneficios
  • La diferencia Hypertherm: desarrollado por especialistas en corte con 50 años de experiencia y más de 160 patentes relacionadas con tecnología de corte.
  • Fácil de usar: biblioteca de plantillas completa que permite comenzar de inmediato, incluso a principiantes.
  • Flexibilidad: exportación a DXF para anidado y corte automatizado, a HPGL para impresión en plotter, o trazado manual mediante puntos XY o triangulación.
  • Integración ProNest: integración nativa con Hypertherm ProNest® y tecnología SureCut™.
  • Soporte técnico ilimitado: acceso a los ingenieros de servicio técnico de Hypertherm incluido.


Características estándar
  • Diseño integral de acoples: amplia galería de acoples personalizables; verificación en 3D; vista de patrón en 2D.
  • Opciones de salida: exportación DXF para anidado/corte automático; exportación HPGL para impresión/corte manual.
  • Configuración simplificada del trabajo: gestor de trabajos para zonas multinivel; copia de acople o zona; estándares de taller totalmente personalizables (basados en SMACNA/DIN); tipos de costuras y uniones personalizables; listas personalizadas (revestimientos, envolturas, selladores, refuerzos, aletas, colgadores); lista de cizallas con cálculo de tamaños en bruto; listas de acoples, detalle, abrazaderas y revestimientos.
  • Informes detallados: informes de fabricación de patrones, FabSheet con patrones, uso de material metálico/envoltura, listas de piezas (paletas, soportes, refuerzos).


Requisitos del sistema
Internet: conectividad requerida para licencia por suscripción
CPU: procesador 1.3 GHz o superior (3 GHz recomendado)
Memoria: 4 GB RAM (8 GB recomendado)
Pantalla: VGA con al menos 256 colores y resolución 1024 x 768
Espacio en disco: 1 GB disponible
Sistema operativo: Microsoft® Windows® 10 (32 o 64 bits)

Manuales y recursos
  • Folleto familia de software CAD/CAM - A4 (PDF, actualizado 29/04/2024)
  • Ficha técnica Design2Fab - A4 (PDF, actualizado 22/09/2022)


Especificaciones técnicas
  • Nombre del modelo: Design2Fab 6
  • Marca / proveedor: Hypertherm
  • Formatos de salida: DXF, HPGL
  • Integración: ProNest® (SureCut™)
  • Diseño de acoples: biblioteca personalizable, verificación 3D, vista 2D
  • Gestión de trabajos: gestor multinivel, estándares personalizables, listas de trabajo
  • Informes: fabricación de patrones, FabSheet, uso de material
  • Licencia: suscripción (se requiere conexión a Internet)
  • Precio orientativo: $79.99 por usuario/mes (prueba de 7 días)
