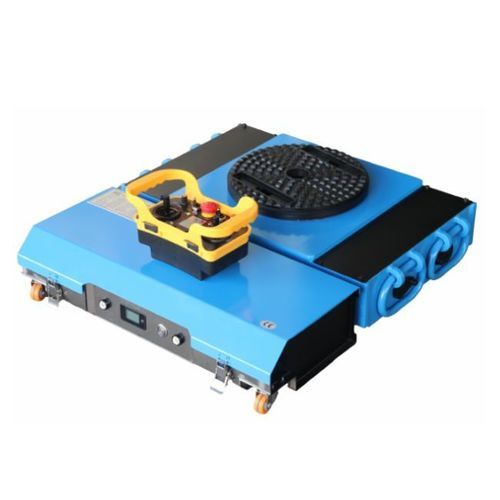

Rodador manual ES series

autopropulsadopara transportealimentado por batería

Presentación
Los patines de manutención eléctricos ES-T son equipos de transporte motorizados y compactos diseñados para el desplazamiento preciso y estable de máquinas y equipos pesados en talleres, fábricas y almacenes, especialmente en espacios reducidos.

Descripción de la serie
La serie ES-T incorpora un mando proporcional con joystick único que proporciona una dirección suave y un desplazamiento estable en línea recta. Su motor síncrono con control numérico ofrece una tracción fiable, mejorando la seguridad y la eficiencia en el movimiento de cargas pesadas. Las capacidades de tracción disponibles van de 20 toneladas a 50 toneladas, por lo que la serie ES-T es adecuada para instalación, reposicionamiento, mantenimiento y manipulación industrial de maquinaria pesada.

Características generales

• Diseño compacto con dimensiones externas reducidas para operar en espacios estrechos.
• Control proporcional directo mediante joystick único para facilitar la dirección y el desplazamiento estable.
• Motor síncrono controlado numéricamente que garantiza una tracción fiable.
• Configuración de cuatro ruedas optimizada para la estabilidad con cargas pesadas.

Tabla de especificaciones
Parámetro | Unidad | ES20T | ES25T | ES30T | ES40T | ES50T
i-lift nº | | 1914001 | 1914002 | 1914003 | 1914005 | 1914006
Modelo | | ES20T | ES25T | ES30T | ES40T | ES50T
Capacidad de tracción | kg (lb) | 20000 (44000) | 25000 (55000) | 30000 (66000) | 40000 (88000) | 50000 (110000)
Capacidad de carga | kg (lb) | 10000 (22000) | 12500 (27500) | 15000 (33000) | 20000 (44000) | 25000 (55000)
Tamaño de llanta | mm (pulg) | 100 x 130 (3.9 x 5.1) | 100 x 130 (3.9 x 5.1) | 100 x 130 (3.9 x 5.1) | 120 x 155 (4.7 x 6.1) | 120 x 155 (4.7 x 6.1)
Número de ruedas | uds | 4 | 4 | 4 | 4 | 4
Área de carga | mm (pulg) | 250 (9.8) | 250 (9.8) | 250 (9.8) | 250 (9.8) | 250 (9.8)
Dimensiones totales (L x An x Al) | mm (pulg) | 680x670x175 (26.8x26.4x6.9) | 680x670x175 (26.8x26.4x6.9) | 720x680x190 (28.3x26.8x7.5) | 800x740x210 (31.5x29.1x8.3) | 810x820x210 (31.9x32.3x8.3)
Batería (V / Ah) | | 48/60 | 48/60 | 48/60 | 48/120 | 48/120
Motor | kW | 0.75 | 1 | 1 | 2 | 2.5
Corriente | A | 60 | 60 | 60 | 60 | 60
Tensión de carga | V | 54.6 | 54.6 | 54.6 | 54.6 | 54.6
Velocidad de desplazamiento | m/min | 10 | 10 | 10 | 10 | 10
Duración | | 240-300 | 240-300 | 240-300 | 240-300 | 240-300
Peso neto | kg (lb) | 130 (286) | 132 (290.4) | 148 (325.6) | 212 (466.4) | 222 (488.4)

Características técnicas / especificaciones

• Serie: ES-T.
• Capacidades de tracción disponibles: 20 000 kg (ES20T), 25 000 kg (ES25T), 30 000 kg (ES30T), 40 000 kg (ES40T), 50 000 kg (ES50T).
• Capacidad de carga: de 10 000 kg a 25 000 kg según el modelo.
• Número de ruedas: 4 uds.
• Tamaño de llanta: 100 x 130 mm (ES20T–ES30T); 120 x 155 mm (ES40T–ES50T).
• Área de carga: 250 mm (9.8 pulg).
• Dimensiones (L x An x Al): de 680x670x175 mm a 810x820x210 mm según el modelo.
• Suministro de batería (V / Ah): típicamente 48 V / 60 Ah; modelos pesados 48 V / 120 Ah.
• Motor: motor síncrono controlado numéricamente, 0.75 kW a 2.5 kW según el modelo.
• Corriente nominal: 60 A.
• Tensión de carga recomendada: 54.6 V.
• Velocidad de conducción: 10 m/min.
• Autonomía / duración de funcionamiento: 240–300 (unidades indicadas en la ficha).
• Peso neto: de 130 kg a 222 kg según el modelo.
