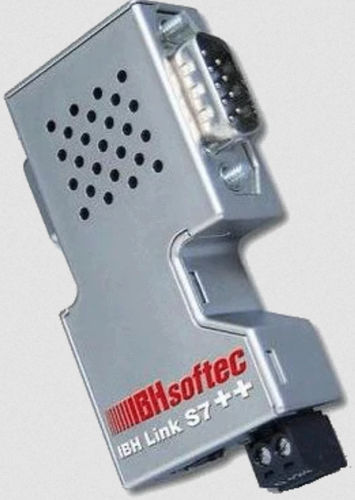

Pasarela de comunicación S7++

industrialTCPEthernet

Descripción
Cuando un PLC Siemens debe conectarse a un PC mediante Ethernet, la solución habitual es usar un CP/procesador de comunicación. IBHsoftec ofrece una alternativa: IBH Link S7++. Es una pasarela Ethernet‑PROFIBUS para programación, configuración de variadores, comunicación entre PC y PLCs Siemens, comunicación entre PLCs y aplicaciones FDT. El IBH Link S7++ puede conectarse mediante hub o switch o directamente a la tarjeta de red del PC con un cable cruzado. El protocolo utilizado es TCP/IP estándar, por lo que los sistemas pueden controlarse mediante VPN o router. Las funciones online son posibles a través de Profibus DP a hasta 12 Mbit/s o mediante PPI/MPI. El IBH Link S7++ evita la necesidad de CPs Siemens y del software Simatic Net.

Funciones

• Diagnóstico de nodos PROFIBUS vía navegador web
• Master Class 2 para servicios acíclicos (DPV1)
• Configuración vía navegador web
• Configuración vía NetPro
• Soporte Windows 8 64 bits
• Soporte Windows 10 64 bits
• Soporte Windows 11 64 bits
• Soporte STEP7 64 bits
• Sincronización horaria
• Diagnóstico PROFIBUS
• Diagnóstico de esclavos
• Configuración de parámetros de esclavos vía DPV1
• Enrutamiento de conjuntos de datos
• Configuración de variadores
• Integración en TIA Portal
• DHCP
• Enrutamiento S7 mediante RFC1006
• Fetch/Write mediante RFC1006
• Comunicación PLC‑PLC
• Acceso a datos de proceso con otros PLC, Windows y Linux
• Soporte para STARTER, S7‑PCT, PDM, LifeList
• Configuración y diagnóstico de dispositivos de campo con TCI
• Configuración de paneles
• NUEVO: conexión a TRsystems notion.S Comfort Panels (TP1500/TP1900/TP2200)
• Operación online con SIMATIC S5 via SINEC L2
• Hasta 16 conexiones PC paralelas
• Hasta 32 conexiones MPI / DP paralelas
• Detección automática del perfil de bus
• Conector PG
• RJ45 con autonegotiation
• LEDs de diagnóstico
• Alimentación desde la interfaz MPI/DP
• Fuente externa 24V

Software, drivers y APIs
Los drivers para SIMATIC MicroWin, STEP7, WinCC, ProTool y S7 for Windows se suministran con el IBH Link S7++. El IBH OPC Server permite conectar la visualización con el PLC a través del IBH Link S7++. El driver IBHNet permite acceso directo a variables mediante lenguajes estándar como Visual Basic o Delphi. Se incluye una API para aplicaciones HMI. Para sistemas Windows se entregan ejemplos en Visual Basic, Visual C, Visual C++, VB.net, Visual C#, Delphi y Excel. También se incluyen ejemplos para Linux.

Especificaciones técnicas

• Modelo: IBH Link S7++
• Referencia producto: 20266
• Interfaces: Ethernet, PROFIBUS DP, MPI / PPI
• Velocidad PROFIBUS DP: hasta 12 Mbit/s
• Conexiones paralelas: hasta 16 conexiones PC; hasta 32 conexiones MPI/DP
• Protocolos soportados: TCP/IP, RFC1006 (S7‑Routing, Fetch/Write), ISO on TCP
• Configuración: vía navegador web y vía NetPro
• Sistemas operativos soportados: Windows 8/10/11 64 bits; STEP7 64 bits; Linux (ejemplos disponibles)
• Diagnósticos: diagnóstico de nodos PROFIBUS vía navegador, diagnóstico PROFIBUS, diagnóstico de esclavos, LEDs de diagnóstico
• Conectores: conector PG, RJ45 con autonegotiation
• Alimentación: desde la interfaz MPI/DP si está disponible; en caso contrario, alimentación externa 24V
• Funciones adicionales: sincronización horaria, enrutamiento de conjuntos de datos, configuración de variadores, integración en TIA Portal, soporte STARTER/S7‑PCT/PDM/LifeList, configuración y diagnóstico mediante TCI
