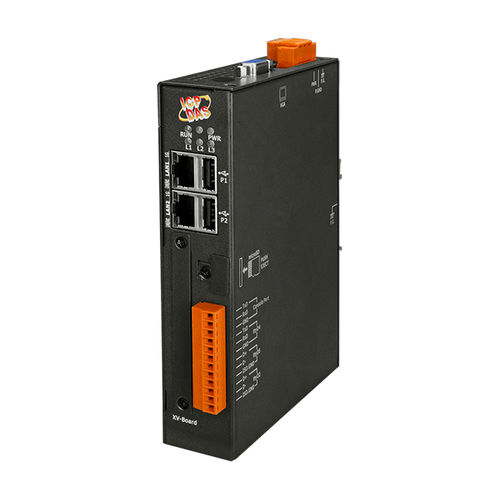

Pasarela de comunicación IEC850-211-S

TCPEthernetIP

es una norma internacional que define los protocolos de comunicación para los dispositivos electrónicos inteligentes de las subestaciones eléctricas. Ha sido elaborada por el Comité Técnico 57 de la Comisión Electrotécnica Internacional (CEI) para la arquitectura de referencia de los sistemas de energía eléctrica. El objetivo de la norma es especificar los requisitos y proporcionar un marco para lograr la interoperabilidad entre los IED suministrados por diferentes proveedores. Este protocolo puede funcionar en redes TCP/IP o en redes LAN de subestaciones utilizando Ethernet conmutada de alta velocidad para obtener los tiempos de respuesta necesarios por debajo de cuatro milisegundos para el relé de protección. IEC850-211-S es una pasarela de red que permite al cliente MMS IEC-61850 acceder a la red Modbus TCP como cliente Modbus TCP. El protocolo IEC-61850 se utiliza en la automatización de subestaciones. Los IEDs intercambian información con otros IEDs o SCADA a través del protocolo IEC-61850 para dispositivos de protección y control. El IEC850-211-S soporta el nodo lógico GGIO y los objetos de datos Ind, IntIn, SPCSO, ISCSO. También admite el conjunto de datos y la función de informe sin búfer para intercambiar datos con un cliente. La regla de mapeo de datos se puede configurar a través de ICPDAS Utility. Lectura/escritura de registros Modbus a través de IEC-61850 Mapea registros Modbus a objetos de datos IEC-61850 a través de la utilidad automáticamente Soporta nodo lógico GGIO y objeto de datos Ind, IntIn, SPCSO, ISCSO Ofrece operaciones remotas seguras con la función Select-Before-Operate Admite los códigos de función Modbus 1, 2, 3, 4, 5 y 6 Permite hasta 32 conexiones de servidor Modbus TCP y 5 de cliente IEC-61850 MMS Permite 9600 registros Modbus en total. (Incluye bobina, entradas discretas, registros de entrada y registros de retención) Proporciona un archivo ICD a través de la utilidad
