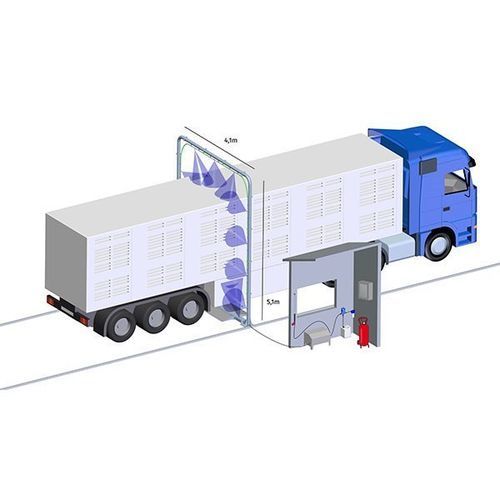

Unidad de desinfección por pulverización IDA

con nieblapara vehículospara criadero

Resumen del producto
IDA es un sistema modular de desinfección y lavado de vehículos diseñado para explotaciones ganaderas y granjas de cría de animales para prevenir la propagación de enfermedades y virus. El sistema integra módulos de bomba, dosificación/filtrado, conexión, desinfección de ruedas/chasis, arco de desinfección y plataformas. El montaje es atornillado y no requiere herramientas especiales.

Características principales

• Sistema modular que incluye bomba, kit de dosificación/filtrado, kits de conexión, kits de desinfección de ruedas/chasis, arco y plataformas.
• Aplicación: desinfección y lavado de vehículos y chasis en granjas y explotaciones ganaderas.
• Operación automática y manual: células fotoeléctricas, válvulas de control y seguridad, manómetro y luz indicadora.
• Materiales: estructuras en acero galvanizado y tubería en acero inoxidable AISI 304 para las líneas expuestas.

Módulos incluidos en el sistema modular IDA

• Kit módulo bomba: ZX.9900
• Kit de filtrado y dosificación de desinfectante: ZX.9922
• Kit de conexión: ZX.9902
• Kit de desinfección ruedas y chasis: ZX.9907 y ZX.9903
• Kit arco de desinfección: ZX.9908 y ZX.9904
• Kit plataforma: ZX.9911
• Caja de embalaje: SCQ.0002

Composición del kit (ejemplo: ZX.9999)
La composición del kit detalla los componentes modulares y subkits que forman la solución completa. Las cantidades indicadas corresponden a las descripciones de los módulos a continuación.

ZX.9900 (Módulo bomba)
Presión de trabajo 100 bar, caudal 21 l/min. Bastidor en acero galvanizado con cubierta en acero inoxidable. Completo con:

• Motor eléctrico 3x400V - 1450 rpm
• Bomba de levas HP 150 bar, 21 l/min con 3 pistones cerámicos y cabeza de latón
• Válvula de control y válvula de seguridad
• Manómetro
• Células fotoeléctricas para operación automática
• Luz testigo durante el funcionamiento
• Dispositivo ON-OFF para control manual con kit anti-hielo

Cantidad: 1

ZX.9902 (Kit de conexión)
Kit para conectar la unidad bomba y el arco: 4 tubos de acero inoxidable AISI 304 ø14x1,5 mm, 3 m de longitud, racores de entrada/salida, 12 soportes antivibración y manguera flexible de conexión.
Cantidad: 1

ZX.9907 (Kit bastidor metálico)
Bastidor metálico: 5 marcos base de acero galvanizado de 71 cm atornillados entre sí y dos tirantes en acero inoxidable galvanizado de 110 cm.
Cantidad: 1

ZX.9903 (Kit de línea)
Kit de línea: 6 mangueras flexibles, 16 boquillas de nebulización y acoplamientos.
Cantidad: 1

ZX.9908 (Kit estructura metálica)
Estructura metálica: 6 columnas de acero galvanizado de 110 cm y 3 vigas de acero galvanizado de 110 cm; ensamblaje atornillado.
Cantidad: 1

ZX.9904 (Kit de línea)
Kit de línea: 10 mangueras flexibles, 7 boquillas de nebulización y acoplamientos.
Cantidad: 1

ZX.9911 (Kit plataforma)
Kit de plataforma compuesto por 4 plataformas en acero galvanizado, fijables al bastidor de desinfección de ruedas mediante pernos.
Cantidad: 1

Accesorios opcionales

• 8.2002S — Nebulizador de doble vida con recubrimiento interno de epoxi. Equipo: pistola pulverizadora (partes internas Viton® + acero inoxidable), lanza inoxidable 600 mm con boquilla abanico de latón, manómetro, válvula de seguridad, válvula de bola, manguera espiral Rilsan 10 m con conector anti-torsión. Presión máxima 8 bar.
• ZX.9905 — Kit unidad de bomba con manguera de alta presión 20 m, manguera 1200 mm completa con pistola y válvulas de corte. La fase de lavado excluye la fase de desinfección.
• CDR.2023-25 — Idro Safe 25 L: producto desinfectante y antibacteriano de grado dispositivo médico-quirúrgico.
• ZX.2350-10 — BKD®-Purple 10 L: concentrado desinfectante/sanitizante.

Multimedia
La página del producto referencia un vídeo demostrativo del sistema.

Especificaciones técnicas

• Nombre comercial: IDA
• Tipo: Sistema modular de desinfección y lavado de vehículos
• Aplicación principal: desinfección y lavado de vehículos y chasis para explotaciones ganaderas
• Módulo bomba (ZX.9900): 100 bar de presión de trabajo, 21 l/min de caudal
• Motor bomba: Motor eléctrico 3x400V - 1450 rpm
• Bomba: bomba de levas con 3 pistones cerámicos y cabeza de latón (HP 150 bar, 21 l/min indicado en la descripción)
• Materiales: bastidor de acero galvanizado, cubiertas inox, tubería AISI 304
• Automatización: células fotoeléctricas, válvulas de control y seguridad, manómetro, indicador luminoso
• Montaje: marcos y vigas modulares atornillados; no requiere herramientas especiales
• Kits incluidos: ZX.9922, ZX.9902, ZX.9907/ZX.9903, ZX.9908/ZX.9904, ZX.9911, SCQ.0002
