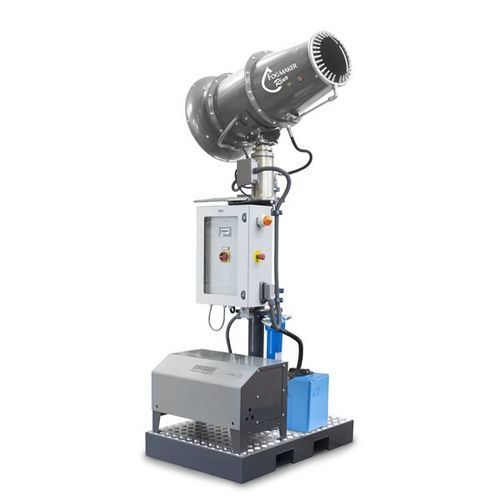

Cañón nebulizador para supresión del polvo Rino

para saneamiento de localespara disminución de la temperaturapara el control de olores

Descripción general
Rino es un sistema industrial de nebulización diseñado para neutralizar y suprimir el polvo fino en suspensión y para proporcionar nebulización para refrigeración, neutralización de olores y tratamiento de aire en grandes áreas. Configurable con caudales y presiones seleccionables para adaptarse a los requisitos específicos del lugar. El chorro asistido por ventilador puede alcanzar hasta 33 m en condiciones sin viento, proporcionando cobertura dirigida en exteriores y espacios semiabiertos.

Ventajas

• Motor brushless que reduce el mantenimiento
• Pantalla táctil fácil de usar para control local
• Unidad de ventilación independiente del módulo de bomba
• Gestión remota opcional para supervisión y control centralizado

Datos técnicos (tabla de modelos)
CODE: ZX.8300-T | Modelo: Rino 11 touch | Presión: 70 bar | Caudal: 11 l/min | Tamaño gota: 18 µm | Potencia (3x400V-50Hz): 4,5 kW | Peso: 250 kg | Mantenimiento preventivo 750 h (estándar): ZX.75IBG02 | Mantenimiento preventivo 1500 h (opcional): ZX.150IBG02
CODE: ZX.8301-T | Modelo: Rino 15 touch | Presión: 80 bar | Caudal: 15 l/min | Tamaño gota: 24 µm | Potencia (3x400V-50Hz): 5,2 kW | Peso: 255 kg | Mantenimiento preventivo 750 h (estándar): ZX.75IBG03 | Mantenimiento preventivo 1500 h (opcional): ZX.150IBG03
CODE: ZX.8303-T | Modelo: Rino 21 touch | Presión: 70 bar | Caudal: 21 l/min | Tamaño gota: 24 µm | Potencia (3x400V-50Hz): 6 kW | Peso: 260 kg | Mantenimiento preventivo 750 h (estándar): ZX.75IBG05 | Mantenimiento preventivo 1500 h (opcional): ZX.150IBG05
CODE: ZX.8310-T | Modelo: Rino-M 11 touch | Presión: 70 bar | Caudal: 11 l/min | Tamaño gota: 18 µm | Potencia (3x400V-50Hz): 4,5 kW | Peso: 370 kg | Mantenimiento preventivo 750 h (estándar): ZX.75IBG02 | Mantenimiento preventivo 1500 h (opcional): ZX.150IBG02
CODE: ZX.8311-T | Modelo: Rino-M 15 touch | Presión: 80 bar | Caudal: 15 l/min | Tamaño gota: 24 µm | Potencia (3x400V-50Hz): 5,2 kW | Peso: 380 kg | Mantenimiento preventivo 750 h (estándar): ZX.75IBG03 | Mantenimiento preventivo 1500 h (opcional): ZX.150IBG03
CODE: ZX.8312-T | Modelo: Rino-M 21 touch | Presión: 70 bar | Caudal: 21 l/min | Tamaño gota: 24 µm | Potencia (3x400V-50Hz): 6 kW | Peso: 380 kg | Mantenimiento preventivo 750 h (estándar): ZX.75IBG05 | Mantenimiento preventivo 1500 h (opcional): ZX.150IBG05
CODE: ZX.8313-T | Modelo: Rino 4M TOUCH | Presión: 80 bar | Caudal: 11 l/min | Tamaño gota: 18 µm | Potencia (3x400V-50Hz): 4,5 kW | Peso: 450 kg | Mantenimiento preventivo 750 h (estándar): ZX.75IBG02 | Mantenimiento preventivo 1500 h (opcional): ZX.150IBG02
CODE: ZX.8315-T | Modelo: Rino 11 touch brazo hidráulico | Presión: 70 bar | Caudal: 11 l/min | Tamaño gota: 18 µm | Potencia (3x400V-50Hz): 4,5 kW | Peso: 370 kg | Mantenimiento preventivo 750 h (estándar): ZX.75IBG02 | Mantenimiento preventivo 1500 h (opcional): ZX.150IBG02
CODE: ZX.8333-T | Modelo: Rino touch mobile | Presión: 70 bar | Caudal: 21 l/min | Tamaño gota: 24 µm | Potencia (3x400V-50Hz): 6 kW | Peso: 580 kg | Mantenimiento preventivo 750 h (estándar): ZX.75IBG05 | Mantenimiento preventivo 1500 h (opcional): ZX.150IBG05

Especificaciones técnicas del ventilador
Número de boquillas: anillo en acero inoxidable AISI 304 con 30 boquillas
Cobertura: 1.900 m2
Caudal de aire: 9.200 m3/h
Consumo: 3 kW (2.800 rpm indicado)
Chorro del ventilador: hasta 33 m a 21°C (sin viento)
Alimentación: 3x400V – 50 Hz
Elevación: -25° a +35° manual
Diámetro del ventilador: 450 mm
Ruido: < 80 LwA

Especificaciones del módulo de bomba
Presión: 70 bar para versiones de 11 y 21 l/min; 80 bar para la versión de 15 l/min
Bomba profesional: 1.450 rpm, movimiento de biela, cabeza de latón, 3 pistones de cerámica
Motor eléctrico 1.450 rpm: 1,5 kW para 11 l/min, 2,2 kW para 15 l/min, 3 kW para 21 l/min
Válvula by-pass integrada
Interruptor de bajo caudal de agua
Válvula solenoide de descarga

Características técnicas

• Estructura: chasis en acero pintado por catáforesis
• Carrito: carrito en acero galvanizado (solo para ZX.8333)
• Cuadro eléctrico: completo con pantalla táctil 4,3” para gestionar bomba, ventilador, rango de rotación, ciclos de trabajo y programa de mantenimiento preventivo
• Grado de protección: IP55
• Motor brushless (sin mantenimiento)
• Unidad de ventilación independiente del módulo de bomba
• Gestión remota: opcional
• Ventilador: 1 anillo AISI 304 con 30 boquillas; cobertura 1.900 m2; caudal de aire 9.200 m3/h; chorro hasta 33 m (sin viento)
• Bomba: bomba profesional de alta presión con cabeza de latón y 3 pistones de cerámica; by-pass integrado; protecciones y solenoide de descarga
• Variantes de modelos, pesos y potencias disponibles según la tabla técnica anterior
