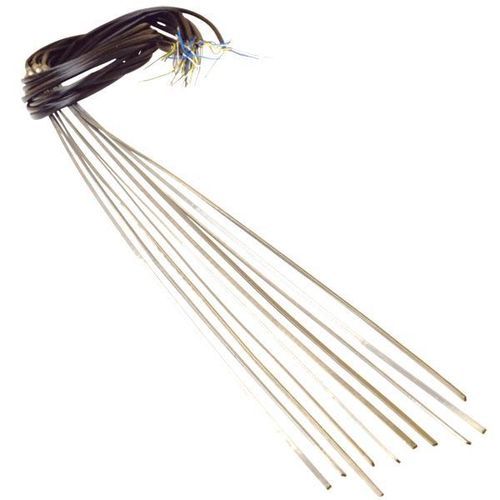

Bobina calefactora

Descripción del producto
Los calefactores de bobina recta están desarrollados para el calentamiento de tubos metálicos de pequeñas dimensiones. Los calefactores de bobina recta de IHP se fabrican en acero inoxidable AISI321 y están disponibles en varias clases de potencia para adaptarse al diámetro del tubo y a los requisitos del proceso. El equipamiento con un termopar interno proporciona un control preciso de la temperatura y aumenta la vida útil del elemento.

Control y uso
El calefactor se puede combinar con el armario de control PID de IHP para formar un sistema de calefacción completo que ofrece control preciso de la temperatura, funciones de rampa, temperatura máxima ajustable y pasos de programa con rampa y punto de consigna. El calefactor de bobina recta puede montarse debajo del tubo o en espiral alrededor del mismo según el diámetro y las necesidades personalizadas. Tenga en cuenta que una vez en espiral, el calefactor no tolera nuevas curvaturas tras el primer calentamiento. IHP también puede asistir en la instalación y en el mantenimiento preventivo.

Productos relacionados

• Calefactores de bobina de silicona 200°C
• Cinta calefactora digital 250°C
• Cinta calefactora digital 450°C
• Calefactores de bobina 750°C
• Calefactores de boquilla en espiral 750°C
• Cable calefactor mineral aislado 1000°C

Especificaciones técnicas
Material: acero inoxidable AISI321 con soldadura TIG
Hilo calefactor: NiCr80/20
Aislamiento: MgO compacto
Longitud de conductores de níquel aislados PTFE: 1000 mm
Protección de salidas: conductores PFA, cable trenzado en acero inoxidable, manguera metálica galvanizada
Corriente de fuga (frío): < 0,5 mA
Tolerancia de potencia: +5% -10%
Tolerancia de resistencia: +10% -5%
Resistencia dieléctrica: 1000 V
Aislamiento (frío 1000Vcc): > 10 MΩ
Voltaje: 230V
Temperatura máxima de la vaina del elemento calefactor: 750°C
Temperatura máxima del cable: 260°C
Radio mínimo de curvatura (interno): 10 mm
Salidas de conexión: Axial, Radial, Tangencial
Modelos estándar con y sin termopar Fe/CuNi (tipo J)
Otras dimensiones bajo petición
Ciertos productos pueden sufrir modificaciones temporales de su forma original para facilitar un embalaje eficiente y un transporte seguro. Estos ajustes están diseñados para ser fácilmente revertidos a la recepción por el cliente.

Perfiles disponibles
○ Perfiles redondos - 1,8 / 2,5 / 3 / 3,5 / 4 / 4,5 / 5 / 5,5 / 6 / 6,5 / 7 / 7,5 / 8 / 8,5
☐ Perfiles cuadrados - 1,8 x 1,8 / 3 x 3 (-0,0 +0,15) / 3,5 x 3,5 / 4,5 x 4,5 / 5 x 7 / 6 x 6 / 7,5 x 7,5 / 8 x 8
▭ Perfiles rectangulares - 2,2 x 4,2 (-0,0 +0,15) / 5,5 x 12 (-0,15 +0,10) / 6 x 16 (-0,15 +0,10)

Gama estándar (selección de filas)
Tamaño(mm) - Longitud total (mm) incl. longitud fría 90mm - Potencia (W) @ 230V
○ 3 - 400 - 180
- 550 - 250
- 650 - 315
- 800 - 400
- 950 - 500
- 1150 - 630
- 1500 - 800
- 2000 - 1250
- 2500 - 1350
○ 4 - 400 - 200
- 550 - 315
- 750 - 400
- 950 - 500
- 1150 - 630
- 1350 - 750
- 1650 - 1000
- 2000 - 1250
- 2500 - 1500
☐ 3 x 3 - 200 - 175
- 240 - 175
- 300 - 225
- 350 - 250
- 390 - 215
- 400 - 300
- 450 - 350
- 500 - 400
- 540 - 325
- 600 - 500
- 650 - 400
- 700 - 500
- 740 - 470
- 800 - 600
- 900 - 700
- 940 - 610
- 1000 - 800
- 1140 - 630
- 1200 - 900
- 1500 - 750
- 1800 - 1100
- 2000 - 1400
- 2500 - 1500
☐ 6 x 6 - 210 - 200
- 250 - 250
- 300 - 300
- 400 - 400
- 500 - 500
- 600 - 600
- 700 - 650
- 800 - 750
- 900 - 850
- 1000 - 950
- 1250 - 1100
- 1500 - 1250
- 1750 - 1600
- 2000 - 1750
- 2500 - 1850
- 3000 - 2000
- 3500 - 2500
- 3750 - 3500
▭ 2,2 x 4,2 - 200 - 175
- 250 - 190
- 330 - 200
- 380 - 225
- 430 - 250
- 480 - 300
- 560 - 350
- 630 - 400
- 700 - 450
- 750 - 550
- 860 - 625
- 950 - 675
- 1000 - 700
- 1200 - 800
- 1400 - 950
- 1600 - 1100
- 1800 - 1200
- 2000 - 1300
- 2250 - 1400
- 2500 - 1500
▭ 5 x 7 - 210 - 200
- 250 - 250
- 300 - 300
- 400 - 400
- 500 - 500
- 600 - 600
- 700 - 650
- 800 - 750
- 900 - 850
- 1000 - 950
- 1250 - 1100
- 1500 - 1250
- 1750 - 1600
- 2000 - 1750
- 2500 - 1850
- 3000 - 2000
- 3500 - 2500
