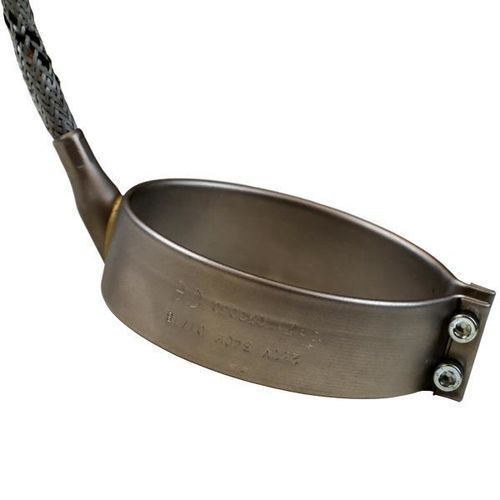

Calefactor para boquilla 130-Z170 series

de circulaciónde acero inoxidable

DescripciónCalentadores de boquilla para extrusión y moldeo por inyección de perfiles plásticos, tuberías, mangueras y productos plásticos similares. Instalados en serie en la boquilla del extrusor para aportar el calor necesario para fundir los gránulos plásticos y mantener la masa fundida a la temperatura adecuada durante el proceso. Carcasa en acero inoxidable AISI304; temperatura de trabajo hasta 400°C.

Materiales procesables

• ABS (acrilonitrilo butadieno estireno)
• PA (poliamida)
• PC (policarbonato)
• PE (polietileno)
• PP (polipropileno)
• PS (poliestireno)
• PVC (cloruro de polivinilo)
• TPE (elastómero termoplástico)
• y otros

Salida de cableSalida de cable axial 45° como estándar. IHP también fabrica salidas radial y tangencial y salidas axiales 5°/15°/30° además de 45°. Ángulos personalizados disponibles bajo pedido.

Especificaciones técnicas

• Carga superficial: hasta 8 W/cm²
• Temperatura de trabajo: hasta 400°C
• Alimentación estándar: 230 V (otras tensiones disponibles bajo pedido)
• Termopar integrado opcional: Tipo J
• Hilo resistivo: níquel/cromo 80/20
• Aislamiento: mica pura
• Carcasa: acero inoxidable AISI304
• Salida de cable: axial 45° estándar; radial/tangencial y otros ángulos axiales disponibles
• Cable de alimentación trenzado metálico: 1000 mm con toma de tierra
• Dimensiones máximas estándar: ø110 x 60 mm

Gama estándar130-Z17025030 | 25 | 30 | 130
130-Z17030025 | 30 | 25 | 130
130-Z17030030 | 30 | 30 | 170
130-Z17030035 | 30 | 35 | 200
130-Z17030040 | 30 | 40 | 230
130-Z17035025 | 35 | 25 | 160
130-Z17035030 | 35 | 30 | 200
130-Z17035035 | 35 | 35 | 240
130-Z17035040 | 35 | 40 | 270
130-Z17035045 | 35 | 45 | 310
130-Z17040025 | 40 | 25 | 190
130-Z17040030 | 40 | 30 | 230
130-Z17040035 | 40 | 35 | 270
130-Z17040040 | 40 | 40 | 310
130-Z17040045 | 40 | 45 | 350
130-Z17042025 | 42 | 25 | 200
130-Z17042030 | 42 | 30 | 240
130-Z17042035 | 42 | 35 | 290
130-Z17042040 | 42 | 40 | 330
130-Z17045025 | 45 | 25 | 210
130-Z17045030 | 45 | 30 | 260
130-Z17045035 | 45 | 35 | 310
130-Z17045040 | 45 | 40 | 350
130-Z17045045 | 45 | 45 | 400
130-Z17045050 | 45 | 50 | 450
130-Z17045055 | 45 | 55 | 490
130-Z17050020 | 50 | 20 | 190
130-Z17050025 | 50 | 25 | 240
130-Z17050030 | 50 | 30 | 290
130-Z17050035 | 50 | 35 | 340
130-Z17050040 | 50 | 40 | 390
130-Z17050050 | 50 | 50 | 500
130-Z17050060 | 50 | 60 | 600
130-Z17055020 | 55 | 20 | 210
130-Z17055025 | 55 | 25 | 270
130-Z17055030 | 55 | 30 | 320
130-Z17055035 | 55 | 35 | 380
130-Z17055040 | 55 | 40 | 430
130-Z17055050 | 55 | 50 | 540
130-Z17060020 | 60 | 20 | 230
130-Z17060025 | 60 | 25 | 290
130-Z17060030 | 60 | 30 | 350
130-Z17060035 | 60 | 35 | 410
130-Z17060040 | 60 | 40 | 470
130-Z17060050 | 60 | 50 | 600
130-Z17060060 | 60 | 60 | 720
130-Z17065020 | 65 | 20 | 250
130-Z17065025 | 65 | 25 | 320
130-Z17065030 | 65 | 30 | 380
130-Z17065035 | 65 | 35 | 450
130-Z17065040 | 65 | 40 | 520
130-Z17065050 | 65 | 50 | 650
130-Z17070020 | 70 | 20 | 270
130-Z17070025 | 70 | 25 | 340
130-Z17070030 | 70 | 30 | 410
130-Z17070035 | 70 | 35 | 490
130-Z17070040 | 70 | 40 | 560
130-Z17070050 | 70 | 50 | 700
130-Z17070060 | 70 | 60 | 840
130-Z17075020 | 75 | 20 | 290
130-Z17075025 | 75 | 25 | 370
130-Z17075030 | 75 | 30 | 440
130-Z17075035 | 75 | 35 | 520
130-Z17075040 | 75 | 40 | 560
130-Z17075050 | 75 | 50 | 750
130-Z17075060 | 75 | 60 | 900
130-Z17080020 | 80 | 20 | 310
130-Z17080025 | 80 | 25 | 390
130-Z17080030 | 80 | 30 | 470
130-Z17080035 | 80 | 35 | 560
130-Z17080040 | 80 | 40 | 640
130-Z17080050 | 80 | 50 | 800
130-Z17080060 | 80 | 60 | 960
130-Z17085020 | 85 | 20 | 330
130-Z17085025 | 85 | 25 | 420
130-Z17085030 | 85 | 30 | 500
130-Z17085035 | 85 | 35 | 590
130-Z17085040 | 85 | 40 | 680
130-Z17085050 | 85 | 50 | 850
130-Z17085060 | 85 | 60 | 1020
130-Z17090020 | 90 | 20 | 350
130-Z17090025 | 90 | 25 | 440
130-Z17090030 | 90 | 30 | 540
130-Z17090035 | 90 | 35 | 630
130-Z17090040 | 90 | 40 | 720
130-Z17090050 | 90 | 50 | 900
130-Z17090060 | 90 | 60 | 1080
130-Z17095020 | 95 | 20 | 370
130-Z17095025 | 95 | 25 | 470
130-Z17095030 | 95 | 30 | 570
130-Z17095035 | 95 | 35 | 660
130-Z17095040 | 95 | 40 | 760
130-Z17095050 | 95 | 50 | 950
130-Z17095060 | 95 | 60 | 1150
130-Z17100020 | 100 | 20 | 380
130-Z17100025 | 100 | 25 | 500
130-Z17100030 | 100 | 30 | 600
130-Z17100035 | 100 | 35 | 700
130-Z17100040 | 100 | 40 | 800
130-Z17100050 | 100 | 50 | 1000
130-Z17100060 | 100 | 60 | 1200

Características / especificaciones técnicas

• Carga superficial: hasta 8 W/cm²
• Temperatura de trabajo: hasta 400°C
• Alimentación estándar: 230 V (otras tensiones bajo pedido)
• Termopar integrado opcional: Tipo J
• Hilo resistivo: NiCr 80/20
• Aislamiento: mica pura
• Carcasa: acero inoxidable AISI304
• Opciones de salida de cable: axial 45° estándar; radial y tangencial disponibles; axial 5°/15°/30°/45°
• Cable de alimentación trenzado metálico: 1000 mm con tierra
