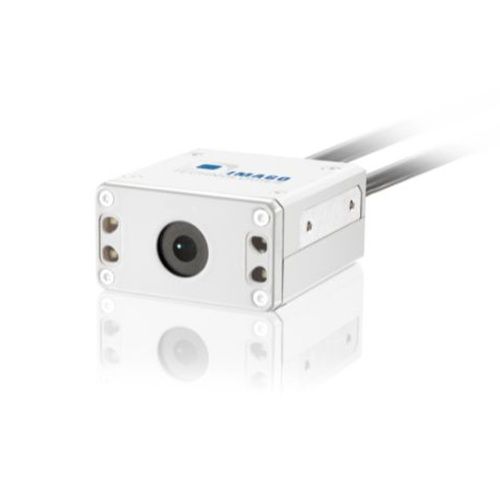

Sensor de visión de reconocimiento óptico de caracteres PV4

inteligentede colorpara la detección de fisuras

Descripción
El sensor de visión PV4 es un sensor de visión IA programable y ultra-compacto que combina una CPU hexa-core Arm® Cortex-A55 con una unidad de procesamiento neuronal integrada (NPU) que ofrece 2 TOPS de inferencia AI en el dispositivo. Ejecuta tanto algoritmos clásicos de procesamiento de imagen como modelos de IA íntegramente en el dispositivo, sin hardware adicional ni runtimes propietarios. El PV4 presenta un diseño modular de sensores y opciones de iluminación integradas, lo que permite una adaptación flexible a distintos requisitos ópticos y entornos de producción dinámicos.

Variantes mecánicas

• Cubic: 50 × 50 × 40,8 mm, 205 g
• Matchbox: 45 × 53,7 × 25,5 mm, 125 g

Ventajas

• Ultra-compacto y fácil de integrar: dos variantes de carcasa pequeñas para espacios de instalación reducidos y proyectos de retrofit.
• Programable libremente como un PC industrial Linux: sistema Linux abierto; los usuarios pueden desplegar scripts (p. ej. Python, C++) e integrar modelos IA; evita paquetes de funciones rígidos.
• AI en el dispositivo con NPU integrada: NPU de 2 TOPS permite inferencia local y combinación con procesamiento de imagen clásico para evaluación de alto rendimiento en la fuente de datos.
• Diseño modular del sensor: cabezales de sensor seleccionables (p. ej. 2064 × 1552 px o 2472 × 2064 px, color o mono) que pueden adaptarse a nuevas tareas.
• Iluminación integrada y opción de enfoque automático: la variante Matchbox cuenta con cuatro LED sincronizados de alta intensidad; el enfoque automático con lente líquida opcional compensa cambios rápidos de distancia.
• Integración rápida: Ethernet 2.5 Gbit/s, E/S optoaisladas (2× In / 4× Out), interfaces de trigger y módulos opcionales como UIM y I/O Expansion Box.
• Parametrización eficiente y rápida incorporación: ViewIT permite una configuración intuitiva de combinaciones de procesamiento clásico y IA; soporte HALCON opcional para usuarios avanzados.

Aplicaciones
El PV4 es adecuado para tareas industriales que requieren sensores modulares, capacidad IA y un formato compacto. Áreas de aplicación típicas incluyen:

• Farmacéutica: lectura fiable de códigos y etiquetas con lotes cambiantes y tipografías pequeñas; la segmentación basada en IA aumenta la fiabilidad del reconocimiento con diseños variables.
• Alimentación y bebidas: inspección de niveles de llenado y etiquetas en envases de formas cambiantes y superficies reflectantes; la IA ayuda con variaciones de color y textura.
• Producción e inspección en línea: detección de defectos superficiales como grietas o desviaciones estructurales combinando IA y procesamiento clásico.
• Embalaje y logística: validación de códigos de barras y etiquetas en paquetes dañados o parcialmente cubiertos; clasificación basada en IA para ordenación y enrutamiento.
• Imprenta: inspección de calidad de impresión, desviaciones de color y posicionamiento; combina inspecciones deterministas con IA para diseños variables.

Grupo objetivo
Constructores de máquinas, OEMs e integradores de sistemas que necesitan un sensor de visión IA potente, compacto y programable. Adecuado para usuarios que requieren más flexibilidad que los sensores clásicos pero con menor complejidad que un PC industrial IA. El PV4 permite ejecutar algoritmos personalizados y modelos IA directamente en la cámara, así como herramientas preconfiguradas para usuarios menos expertos.

Documentación (títulos disponibles en la página del producto)

• Product Specification Matchbox
• Product Specification Cubic
• Hardware Manual
• Getting Started
• SDK Documentation
• 3D File

Preguntas frecuentes (selección)

• ¿Qué diferencia al Vision Sensor PV4 de los sensores clásicos? El PV4 es una plataforma totalmente programable y con IA que ofrece mayor flexibilidad y rendimiento que los sensores clásicos; indicada para cambios frecuentes de formato o pasos adicionales de inspección.
• ¿Qué modelos de IA puede ejecutar el PV4? La NPU integrada (2 TOPS) soporta inferencia AI en el dispositivo. Se pueden integrar modelos para clasificación, segmentación, OCR y tareas similares mediante el sistema Linux.
• ¿Qué variantes están disponibles? Existen dos tipos de carcasa (Cubic & Matchbox) y varias variantes de sensor; la selección depende del espacio de instalación, la iluminación y la resolución requerida.
• ¿El PV4 necesita hardware adicional para IA? No. Las tareas de procesamiento clásico y basadas en IA se ejecutan íntegramente en el dispositivo, apoyadas por la CPU ARM y la NPU integrada.
• ¿Cómo se desarrolla el software en el PV4? Los usuarios pueden programar libremente (p. ej. C++ o Python) o usar ViewIT y HALCON opcional; la arquitectura Linux abierta permite integrar scripts, modelos y librerías personalizados.

Especificaciones técnicas

• CPU: hexa-core Arm® Cortex-A55
• NPU: unidad de procesamiento neuronal integrada, 2 TOPS
• Procesamiento en el dispositivo: soporta tanto procesamiento de imagen clásico como modelos IA localmente
• Variantes mecánicas: Cubic (50 × 50 × 40,8 mm, 205 g); Matchbox (45 × 53,7 × 25,5 mm, 125 g)
• Variantes de sensor: ejemplos 2064 × 1552 px o 2472 × 2064 px; disponible en color o mono
• Iluminación integrada: variante Matchbox con cuatro LED sincronizados de alta intensidad
• Autofocus opcional: lente líquida para compensar cambios rápidos de distancia
• Conectividad: Ethernet 2.5 Gbit/s; E/S optoaisladas (2× In / 4× Out); interfaces de trigger
• Módulos opcionales: UIM (Universal Illumination Module), I/O Expansion Box
• Software: sistema Linux abierto; programable en Python, C++; ViewIT para configuración; HALCON opcional
