Unidad de fijación mecánica QLSWCmanualde piezas para procesarpara mecanizado
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- mecánico, manual
- Aplicaciones
- de piezas para procesar, para mecanizado
- Otras características
- de acero
- Fuerza
Mín.: 2,3 kN
Máx.: 7,5 kN
Descripción

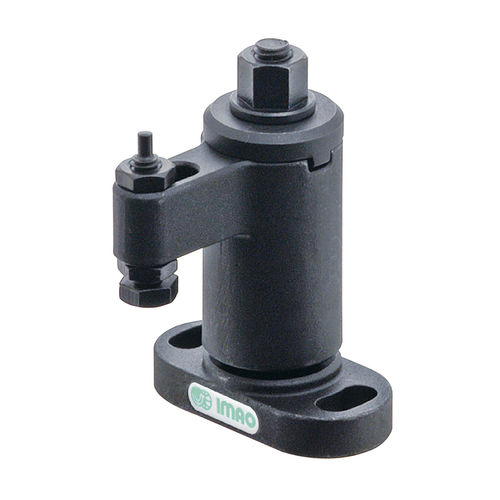

QLSWC: Garra giratoria para el control del par de apriete
- Mordaza manual para el control de la fuerza de apriete con una llave dinamométrica
- El mecanismo de bloqueo por tornillo permite una mayor carrera de sujeción y una mayor fuerza de sujeción
- Ideal para útiles de mecanizado, montaje e inspección.
- Puede sujetar tanto superficies rugosas como acabadas.
El brazo de la abrazadera gira sobre la pieza de trabajo y la sujeta directamente girando la cabeza hexagonal.
Dirección de giro del brazo de sujeción: En el sentido de las agujas del reloj (derecha)
Fuerza de sujeción: 2300 a 7500N
Par de apriete admisible: de 6 a 45 Nm
Materiales
Base, arandela, tuerca de brida, husillo de sujeción: Acero S45C, templado y revenido, acabado de óxido negro
Cuerpo: Acero SCM440, templado y revenido, acabado en óxido negro
Ficha técnica: https://www.imao.co.jp/files/on-cat/pdf/en/qlswc-hex-e.pdf
---
