Prensa mecánica
de formadode estampadode curvado

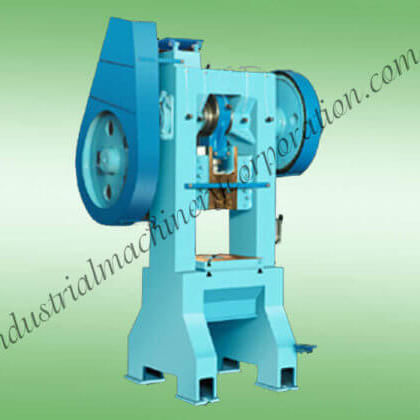

Prensa mecánica - IMC - Industrial Machinery Corporation - de formado / de estampado / de curvado
Prensa mecánica - IMC - Industrial Machinery Corporation - de formado / de estampado / de curvado
Añadir a mis favoritos
Añadir al comparador

Características

Accionamiento
mecánica
Función
de formado, de estampado, de curvado, de punzonar
Estructura
de pistón, Tipo H
Fuerza

Máx.: 500 tf

Mín.: 10 tf

Cadencia (golpes/min)

Máx.: 55 p/min

Mín.: 20 p/min

Carrera

Máx.: 200 mm
(7,874 in)

Mín.: 55 mm
(2,165 in)

Descripción

Descripción general del producto
La prensa tipo H es una prensa mecánica para estampación diseñada para conformado, punzonado y doblado de chapa en producción industrial. Las unidades se montan con componentes de precisión y se someten a comprobaciones dimensionales en etapas clave para asegurar la alineación del émbolo y la repetibilidad del recorrido. Las capacidades disponibles van de 10 a 500 Ton, adecuadas para utillajes progresivos y operaciones de estación única.

Opciones disponibles
  • Espesor máximo de la pieza
  • Fuerza máxima requerida (Ton)
  • Número de modelo requerido
  • Precio estimado
  • Plazo de compra: Inmediato / Dentro de una semana / Dentro de 15 días / Dentro de un mes / Otro / Desconocido


Tabla de especificaciones
Model | 10 Ton | 20 Ton | 30 Ton | 50 Ton | 75 Ton | 100 Ton | 150 Ton | 200 Ton | 250 Ton | 300 Ton | 400 Ton | 500 Ton
Bed Size | 300 X 350 | 350 X 400 | 400 X 450 | 450 X 500 | 550 X 600 | 600 X 650 | 650 X 700 | 750 X 800 | 800 X 850 | 900 X 950 | 1000 X 1050 | 1100 X 1100
Bed To Ram Bottom | 250 | 250 | 300 | 375 | 400 | 450 | 465 | 500 | 550 | 600 | 650 | 700
Stroke Length | 55 | 60 | 80 | 95 | 110 | 125 | 150 | 160 | 175 | 200 | 200 | 200
Gear Dia | 450 | 525 | 600 | 650 | 750 | 850 | 1000 | 1050 | 1200 | 1200 | 1200 | 1250
Crank Shaft Dia | 70 | 80 | 90 | 110 | 125 | 150 | 175 | 200 | 225 | 250 | 300 | 300
Fly Wheel Dia | 525 | 650 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1375 | 1500 | 1500
Hole in Ram Clamping Die | 25 | 28 | 32 | 40 | 45 | 50 | 55 | 60 | 70 | 80 | 100 | 110
No of Stroke per minute | 55 | 55 | 50 | 50 | 45 | 40 | 40 | 35 | 30 | 25 | 20 | 20
Power Required in HP | 2 | 2 | 3 | 5 | 7.5 | 10 | 15 | 20 | 25 | 25 | 30 | 35
Motor (RPM) | 1440 | 1440 | 1440 | 1440 | 1440 | 1440 | 1440 | 1440 | 1440 | 1440 | 1440 | 1440

Características / Especificaciones técnicas
  • Modelos disponibles: 10 Ton, 20 Ton, 30 Ton, 50 Ton, 75 Ton, 100 Ton, 150 Ton, 200 Ton, 250 Ton, 300 Ton, 400 Ton, 500 Ton
  • Rango de tamaño de bancada: 300 x 350 a 1100 x 1100 mm (según modelo)
  • Rango de carrera: 55 a 200 mm (según modelo)
  • Potencia requerida: 2 HP a 35 HP (según modelo)
  • Velocidad de motor: 1440 RPM (todos los modelos)
  • Diámetro del volante: 525 a 1500 mm
  • Diámetro del cigüeñal: 70 a 300 mm
  • Golpes por minuto: 20 a 55 (según modelo)
