Máquina de roscar tubos de PVC

para tubo de material plástico

Descripción del producto

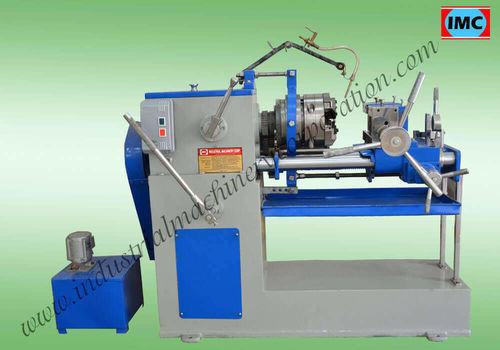

La máquina roscadora para tubería PVC IMC corta roscas externas en tuberías de PVC mediante un cincel tangencial y una cabeza de dado rotativa. Soporta roscas paralelas y cónicas como BSPT, BSW, BSP, NPT, UNF, MÉTRICA, UNC, ACME y BSF, compatibles con los accesorios habituales.

Componentes principales

• Base
• Platina (head stock)
• Silla
• Tornillo de sujeción tipo pilar (lecho o pilar)
• Cabeza de dados

Diseño y fabricación
Las máquinas IMC están diseñadas para la preparación industrial de tuberías y fabricadas para mantener las tolerancias de rosca requeridas en conexiones mecánicas e hidráulicas.

Platina
Caja de cabezal engranada, de gran resistencia, con fundición de calidad para soportar los rodamientos del husillo; engrase por engranajes y tres rodamientos extra resistentes para operación continua.

El lecho
Lecho tipo pilar con dos columnas de acero de precisión, acabado y cromado duro para resistencia al desgaste y estabilidad de alineación.

La silla
La silla se desliza sobre las columnas con alineación precisa respecto a la platina, garantizando la concentricidad durante el roscado.

El delantal (apron)
El delantal transmite el movimiento a la silla mediante un sistema cremallera-piñón en acero; los engranajes son de acero de alta gama para mayor durabilidad.

Mordazas
Mordazas de acero aleado, tratadas térmicamente, montadas en la silla en un torno tipo caja de alta resistencia; el movimiento se controla mediante un tornillo para un apriete y posicionamiento precisos.

Gama de máquinas y cabezas de dados IMC
Capacidades disponibles: 1/4" a 1"; 3/8" a 1.1/2"; 1/2" a 2.1/2". Las familias de modelos cubren diámetros de 10 mm hasta 250 mm.

Tabla técnica
Model | 3/8" to 2" (10MM to 50MM) | 1/2" to 2.1/2" (12MM to 65MM) | 1" to 4" (25MM to 100MM) | 2.½" to 6" (65MM to 150MM) | 4" to 8" (100MM to 200MM) | 8" to 10" (200MM to 250MM)
Saddle Movement | 10"-12" | 16" | 10"-12" | 8" | 8" | 8"
Spindle Speed Range | 127-180 | 60-90-120 | 40-75-115 | 25-50 | 25-50 | 10-20-30
Number of Spindle Speed | 2 | 3 | 3 | 2 | 2 | 3
Threading Capacity | 3/8" to 2" | 1/2" to 2.1/2" | 1" to 4" | 2.1/2" to 6" | 4" to 8" | 8" to 10"
Production per Hour | 100-120 | 70-90 | 35-40 | 20-25 | 15-20 | 15-20
H.P. Required | 3 H.P. | 7.5 H.P. | 12.5 H.P. 960 | 15 H.P. 960 | 20 H.P. 960 | 30 H.P. 960
Lead Screw | Provided | Provided | Provided | Provided | Provided | Provided
Weight (KG) Approx. | 550 | 990 | 1600 | 1900 | 2500 | 5000

Vídeo
Hay disponible un vídeo del producto que demuestra la operación y la puesta en marcha de la máquina roscadora para tubería PVC.

Especificaciones técnicas

• Tipos de rosca compatibles: BSPT, BSW, BSP, NPT, UNF, MÉTRICA, UNC, ACME, BSF
• Componentes principales: Base, Platina, Silla, Tornillo de sujeción tipo pilar, Cabeza de dados
• Rangos de modelos: 3/8"–2" (10–50 mm); 1/2"–2.1/2" (12–65 mm); 1"–4" (25–100 mm); 2.5"–6" (65–150 mm); 4"–8" (100–200 mm); 8"–10" (200–250 mm)
• Desplazamiento de la silla: hasta 16" según modelo
• Rangos de velocidad del husillo (por modelo): 127–180; 60–90–120; 40–75–115; 25–50; 25–50; 10–20–30
• Número de velocidades del husillo: 2 o 3 según modelo
• Producción: 15–120 piezas/hora según modelo
• Potencia: de 3 H.P. a 30 H.P. (algunos modelos indican 960 rpm)
• Tornillo de avance: proporcionado en todos los modelos
• Peso aproximado: 550–5000 kg según modelo
