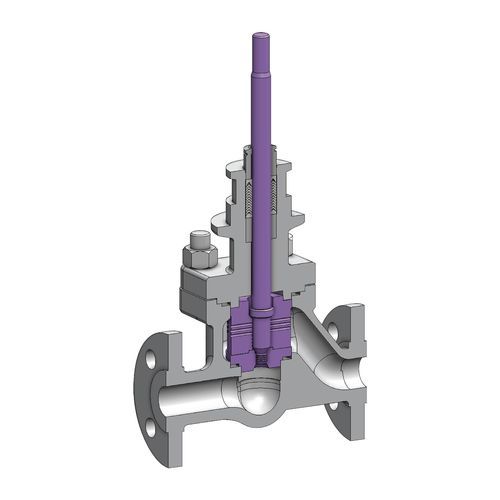

Válvula neumática LST

hidráulicaeléctricapara agua

Resumen
LST (Longer Serviceable Trim) es un trim de actualización diseñado para reducir la cavitación y la erosión en condiciones de bajo caudal, alargando la vida útil de los componentes y mejorando el rendimiento de control en aplicaciones con fluidos líquidos exigentes.

Beneficios clave

• Alarga la vida útil del trim hasta cuatro veces en condiciones de bajo caudal
• Reduce los daños por cavitación para proteger las superficies de asiento
• Mejora la estabilidad de control y el turndown en aplicaciones críticas

Longer Serviceable Trim (LST) — resumen
LST de IMI CCI es una solución de retrofit para válvulas de control de las series 840 y 860 que operan dentro o por debajo de su rango previsto. Los trims convencionales pueden concentrar flujos de alta velocidad y cavitación en la superficie de asiento cuando la válvula opera con aperturas reducidas, provocando desgaste acelerado, fugas y menor fiabilidad. LST controla dónde se produce la caída de presión y añade elementos de gestión del flujo para mantener un control estable a bajas aperturas mientras protege los componentes críticos, mejorando el rendimiento y la vida útil en aplicaciones líquidas.

Dónde aparecen los problemas
En bajo caudal, los pasos de la válvula se cierran y el control pasa a la holgura entre el tapón y la jaula. Esto concentra la energía y favorece la cavitación directamente en la superficie de asiento, acelerando la erosión y degradando el rendimiento del control.

Qué cambia LST
LST redistribuye la caída de presión lejos de la superficie de asiento e introduce características que gestionan el flujo y la velocidad dentro del trim. El resultado es una reducción de la intensidad de cavitación en puntos críticos, estabilización del control a bajas aperturas y limitación del daño a componentes, ampliando los intervalos de mantenimiento y aumentando la fiabilidad en un rango operativo más amplio.

Características clave

• La nariz del tapón desplaza la vena contracta aguas abajo
• Ranuras laberínticas reducen el Cv de holgura
• Control de holguras estabiliza el bajo caudal
• Diseño de jaula anti-cavitación
• Protege la superficie de asiento
• Mantiene el control en bajas aperturas
• Transición suave al caudal total
• Diseño compatible para retrofit
• Soporta alta rangoabilidad
• Extiende los intervalos de mantenimiento

Especificaciones técnicas

• Códigos de diseño: ASME B16.34
• Certificación: PED; ATEX; CRN; TSG
• Material: Acero al carbono; Acero aleado; Acero inoxidable
• Clasificación ASME máx.: 1500
• Límites de temperatura (°C): -29 a 260
• Tipo de actuador: Neumático; Eléctrico; Hidráulico
• Tipos de fluido: Agua; Líquido
• Categoría de trim: Etapa única; Multi-etapa
• Categoría de servicio: General
