Sistema de feedback para válvula manual MT

Resumen

• Sensor para válvula multi-vuelta destinado a aplicaciones industriales, diseñado para un montaje rápido y no intrusivo y monitorización remota continua de la posición de válvulas manuales.
• El sistema de montaje ajustable se adapta a válvulas multi-vuelta y de vástago ascendente, permitiendo la instalación en menos de dos minutos sin interrumpir el proceso.
• Conectividad LoRaWAN segura para actualizaciones de estado casi en tiempo real en entornos peligrosos o de difícil acceso.
• Diseñado para fiabilidad industrial con protección IP65, certificación ATEX/IECEx Zona 1 y cFMus Clase I División 1, y batería con autonomía de hasta 5 años.

Descripción del producto

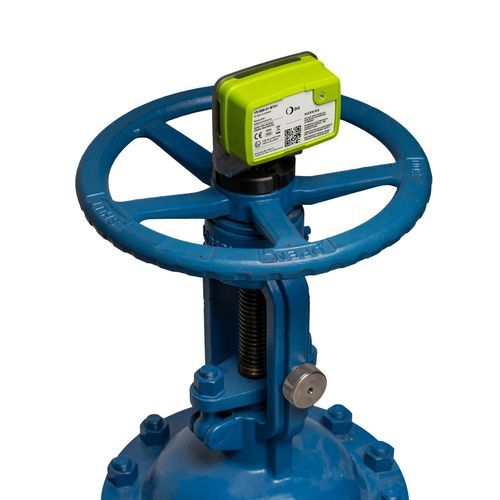

• El sensor de válvula Multi-turn (MT) NEON (VS MT) es un transmisor LoRaWAN con codificador magnético integrado que proporciona retroalimentación posicional precisa y detección fiable de abierto/cerrado para válvulas manuales multi-vuelta.
• Instalación no intrusiva mediante el kit de montaje ajustable suministrado (kit especializado para válvulas MT de vástago ascendente), sin necesidad de detener el proceso.
• Certificado para atmósferas peligrosas: ATEX / IECEx Zona 1 (Ex II 2G Ex ia IIB T4 Gb) y cFMus Clase I División 1 (Groups C + D); rango operativo -40°C a +80°C.
• Funciona en redes LoRaWAN privadas (EU868; US915; AS923 bajo petición) e integra con DCS/SCADA para informes casi en tiempo real.
• Alimentado por batería (capacidad nominal 3,6 Ah) con vida útil prevista de hasta 5 años según entorno y perfil de uso.
• Determina el estado de la válvula como totalmente cerrada o totalmente abierta mediante detección angular: el cambio de estado se activa tras 2 mm de movimiento vertical; desviación típica 1 mm.

Características clave

• Transmisor LoRaWAN con sensor magnético integrado
• Rango de temperatura de proceso: -40°C a +80°C
• Certificado IECEx / ATEX Zona 1 (Ex II 2G Ex ia IIB T4 Gb)
• Autonomía de batería hasta 5 años (dependiendo del entorno)
• Kit de montaje suministrado para válvulas multi-vuelta / vástago ascendente
• Compatible con casi todos los tipos de válvulas manuales
• Determina el estado de la válvula: totalmente cerrado / totalmente abierto
• Opera en redes LoRaWAN privadas I‑IoT
• Provisionamiento rápido e instalación no intrusiva

Especificaciones
Protocolo: LoRaWAN (LoRaWAN privado)
Regiones LoRaWAN: EU868 / US915 / AS923 (bajo petición)
Bandas de frecuencia LoRaWAN: 868 MHz; 915 MHz; 923 MHz
Capacidad nominal batería (Ah): 3,6
Vida de la batería: Hasta 5 años
Montaje: Kit de montaje especializado para válvulas MT de vástago ascendente (suministrado)
Rango de temperatura de funcionamiento (transmisor): -40°C a +80°C (-40°F a 176°F)
Protección contra agua y polvo: IP65
Detección angular: Cambio de estado tras 2 mm de movimiento vertical
Desviación de error: 1 mm
Frecuencia de mensajes: Al cambio de estado / cada 24 horas
Contenido de mensajes: Cambio de estado (abierto/cerrado) y condición de la batería
Certificaciones: ATEX / IECEx Ex II 2G Ex ia IIB T4 Gb; certificados 18ATEX0106 / DEK 18.0063; cFMus Clase I División 1 (Groups C + D) T4; certificados cFMus FM20US0015X / FM20CA0007X


Especificaciones técnicas

• Protocolo: LoRaWAN (LoRaWAN privado)
• Regiones soportadas: EU868 / US915 / AS923 (bajo petición)
• Bandas de frecuencia: 868 MHz, 915 MHz, 923 MHz
• Capacidad nominal de la batería: 3,6 Ah
• Vida de la batería: Hasta 5 años (dependiendo del entorno)
• Montaje: Kit de montaje especializado para válvulas MT de vástago ascendente (suministrado)
• Temperatura de funcionamiento (transmisor): -40°C a +80°C
• Protección de ingreso: IP65
• Detección angular: Cambio de estado tras 2 mm de movimiento vertical
• Desviación de error: 1 mm
• Frecuencia de mensajes: Al cambio de estado / cada 24 horas
• Contenido de mensajes: Cambio de estado (abierto/cerrado) y condición de la batería
• Certificaciones: ATEX / IECEx Ex II 2G Ex ia IIB T4 Gb; certificados 18ATEX0106 / DEK 18.0063; cFMus Clase I División 1 (Groups C + D) T4; certificados cFMus FM20US0015X / FM20CA0007X
