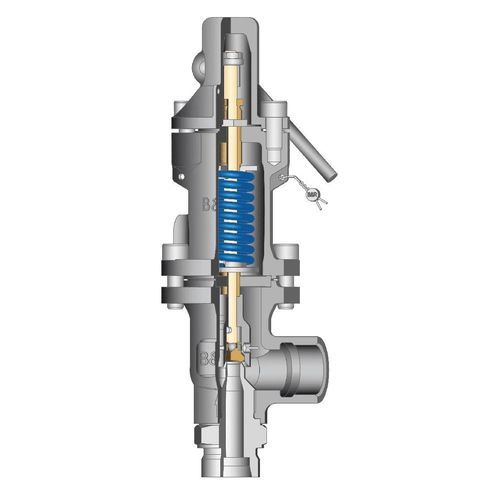

Válvula de alivio de presión de gas Si C1

de vaporpara líquidode alta presión

Resumen del producto
Válvula de seguridad compacta para alivio de presión en servicios de vapor, gas y líquido, con múltiples opciones de conexionado y amplia gama de presión y temperatura.

Sumario

• Válvula compacta adecuada para sistemas químicos, petroquímicos y redes de gas técnico.
• Diseñada para altas presiones de ajuste (hasta 200 barg) y temperaturas extremas (-200 °C a +427 °C).
• Múltiples conexiones de entrada (bridas EN/ASME y roscadas), disco con rodamiento para sellado y fuelle opcional para compensación de contrapresión.

Descripción detallada
La serie Si C1 ofrece una actuación fiable de alivio de presión en instalaciones con limitación de espacio que requieren flexibilidad y durabilidad. Su cuerpo en bloque con componentes internos en acero inoxidable y materiales conforme a EN y ASME garantiza resistencia frente a medios corrosivos y ciclos térmicos. El disco con rodamiento mejora el sellado y la vida útil, mientras que el fuelle opcional proporciona compensación adicional de contrapresión para servicios de vapor. Disponible en DN15 y DN25 y compatible con códigos de diseño y certificaciones ASME y EN.

Características clave

• Rango de presión: 0,55 – 200 bar (ajuste y servicio)
• Rango de temperatura: -200 °C a +427 °C
• Tamaños de entrada: DN15, DN25
• Opciones de conexión: bridas EN/ASME o roscadas
• Disco con rodamiento para mejor sellado
• Fuelle opcional para compensación de contrapresión
• Certificaciones: PED, ASME UV, DIN/EN

Especificaciones (tabla)
Tipos de fluido: Líquido; Gas; Vapor
Material (EN): EN 1.0619; EN 1.4408
Clasificación PN (PN): 320
Presión máxima ajustable (barg): 200
Material (ASME): ASME WCB; ASME CF8M
Tamaño de entrada (DN): 15; 25
Códigos de diseño: EN; ASME UV
Límites de temperatura (°C): -200 a 427
Clasificación ASME máx.: 1500
Certificación: PED; ASME UV
Categoría de servicio: General

Características / especificaciones técnicas

• Modelo: Si C1
• Tipo: Válvula de seguridad de alivio de presión para líquidos, gases y vapor
• Capacidad de presión: ajuste y operación hasta 200 barg (PN hasta 320)
• Capacidad de temperatura: -200 °C a +427 °C
• Tamaños de entrada disponibles: DN15 y DN25
• Materiales (EN): EN 1.0619, EN 1.4408
• Materiales (ASME): ASME WCB, ASME CF8M
• Códigos de diseño: EN, ASME UV
• Clasificación ASME máx.: 1500
• Sellado: disco con rodamiento
• Opciones: fuelle para contrapresión
• Certificaciones: PED, ASME UV (y otros documentos de certificación IMI Bopp & Reuther disponibles)
