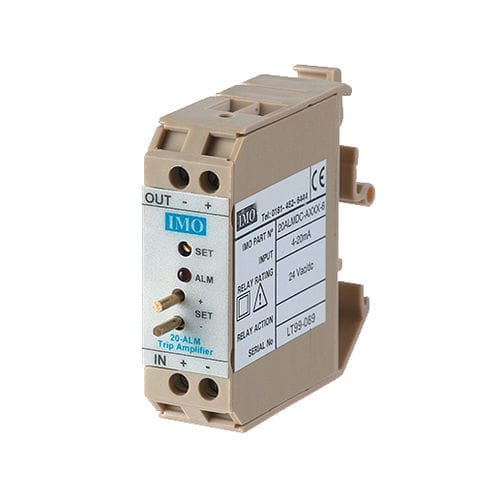

Amplificador de potencia 20ALMDC-AXXX-8

de conmutacióncompactoajustable

Amplificador de disparo alimentado por bucle Entrada 4-20mA alimentada por lazo Salida N/O o N/C SSR Ajuste de consigna en panel frontal El 20ALM es un amplificador de disparo alimentado por bucle de entrada, que deriva su potencia de la señal de entrada - Opción de alarma alta o baja - Caída de tensión baja - Puntos de ajuste disponibles en el panel frontal como señal de 0,4 a 2V - (4 a 20 mA) - Indicación LED de alarma - Solución única de bajo coste La salida del 20ALM es un relé de estado sólido unipolar, normalmente abierto, que puede configurarse para que se cierre por encima o por debajo del valor de consigna ajustable. La salida conmutada puede conectarse a cualquier potencial dentro de 1 kV de la alimentación del transmisor, mientras que puede soportar transitorios de 2,5 kV. El relé está diseñado para conmutar CA o CC. El amplificador de disparo se utiliza normalmente para activar una advertencia o la anulación del sistema de control cuando la salida de un sensor supera o está por debajo de un límite preestablecido. Alternativamente, la unidad puede utilizarse para un simple control de encendido/apagado, ya que incorpora una histéresis de conmutación. El dispositivo está alojado en una carcasa ultracompacta para montaje en carril DIN, de sólo 18 mm de ancho. Condiciones de funcionamiento recomendadas - Corriente de entrada 4-20mA - Tensión de contacto del relé 24Vac/dc o 110Vac - Corriente del relé (máx.) 300mA @ 24Vdc - 130mA @ 110Vac - Resistencia de salida 5Ω (en) tipo 24V - 24Ω en tipo 110Vac Condiciones ambientales - Temperatura de almacenamiento -40-70˚C - Ambiente de funcionamiento 0-55˚C - Humedad relativa 0-90% HR
