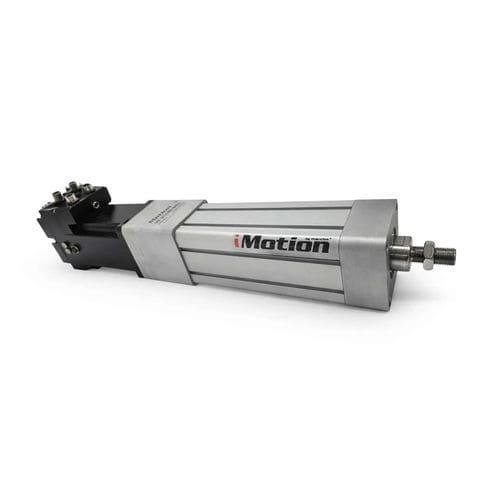

Actuador eléctrico PMX series

linealde husillo de bolasde pistón

Visión general
La serie PMX ofrece cilindros eléctricos diseñados para aplicaciones de automatización que requieren operación limpia y mayor resistencia a la corrosión. Combina materiales resistentes a la corrosión y control eléctrico de movimiento preciso para proporcionar accionamiento lineal fiable en entornos de lavado, húmedos y sensibles a la contaminación.

Puntos clave

• Rascador PTFE + sello Viton: protección y sellado en dos etapas
• Vástago y tornillos de cabeza en acero inoxidable para resistencia a la corrosión
• Compatible con ISO 15552 para reemplazo sencillo de cilindros neumáticos
• Tamaños disponibles: 40 y 63 (fuerzas nominales: 900 N y 2.000 N)
• Velocidades máximas hasta 500 mm/s según el paso de la rosca

Sellado y resistencia a la corrosión
El concepto de protección PMX se centra en el material del vástago y el área de sellado frontal para ofrecer protección adecuada en entornos de producción lavables, húmedos y limpios.

Rascador PTFE (Teflon) y sello Viton
El rascador PTFE elimina agua, suciedad y residuos del proceso del vástago. El sello Viton situado detrás del rascador constituye un segundo nivel de sellado para proteger los componentes internos del cilindro.

• Diseño de limpieza y sellado en dos etapas
• Diseñado para entornos de lavado y húmedos
• Protección adecuada para aplicaciones de producción limpia

Vástago y tornillos de cabeza en acero inoxidable
El vástago y los tornillos de cabeza en acero inoxidable proporcionan una estructura mecánica resistente a la corrosión para aplicaciones expuestas a humedad y medios agresivos.

• Vástago en acero inoxidable
• Tornillos de cabeza en acero inoxidable
• Adecuado para entornos de automatización propensos a la corrosión

Movimiento de precisión y compatibilidad industrial
La serie PMX integra la tecnología de husillo de bolas iMotion y ofrece montaje de motor flexible para proporcionar alta precisión de posicionamiento, repetibilidad y funcionamiento eficiente energéticamente adaptado a sistemas multi-eje industriales.

• Tecnología de husillo de bolas de alta eficiencia
• Alta precisión de posicionamiento y repetibilidad
• Adecuado para sistemas multi-eje sincronizados
• Vástago antirotación
• Funcionamiento eficiente y bajo mantenimiento

Compatibilidad y opciones de montaje
La compatibilidad ISO 15552 facilita el reemplazo de cilindros neumáticos y admite diferentes arreglos de montaje y motor.

• Compatible con accesorios de montaje de cilindros neumáticos
• Opciones de vástago extendido
• Rosca de vástago personalizada disponible
• Montaje de motor en línea o en paralelo

Tabla técnica (Datos técnicos PMX — unidad de velocidad: mm/s)
Tamaño del cuerpo | Tamaño del husillo | Carga dinámica Ca | Carga estática Co | Velocidad máxima | Fuerza nominal
40 | 12×5 | 5,000 N | 8,600 N | 250 mm/s | 900 N
40 | 12×10 | 4,400 N | 7,700 N | 500 mm/s | 900 N
63 | 16×5 | 8,100 N | 12,400 N | 250 mm/s | 2,000 N
63 | 16×10 | 10,700 N | 17,000 N | 500 mm/s | 2,000 N

Mercados y aplicaciones

• Industrias: alimentación y bebidas, maquinaria de envasado, farmacéutica y cosmética, fabricación de dispositivos médicos, producción electrónica, equipos de procesos químicos, cadena de frío y almacenamiento, automatización industrial ligera
• Aplicaciones: sistemas de automatización sujetos a lavado, máquinas de procesamiento y envasado de alimentos, líneas de llenado y embotellado, producción farmacéutica y cosmética, entornos de producción limpios, automatización propensa a la corrosión, aplicaciones exteriores y húmedas, almacenamiento en frío, entornos expuestos a productos químicos, reemplazo de cilindros neumáticos en procesos limpios

Características técnicas / especificaciones

• Serie: PMX Series cilindros eléctricos
• Sellado: rascador PTFE (Teflon) + sello Viton (doble etapa)
• Vástago y tornillos de cabeza: acero inoxidable
• Tamaños disponibles: 40 y 63
• Opciones de husillo y cargas: 12×5, 12×10, 16×5, 16×10 con cargas dinámicas y estáticas correspondientes
• Velocidad máxima: hasta 500 mm/s según el paso de la rosca
• Fuerzas nominales: 900 N (tamaño 40) y 2,000 N (tamaño 63)
• Compatibilidad: montaje conforme a ISO 15552
• Movimiento: tecnología de husillo de bolas de alta eficiencia, vástago antirotación, alta precisión y repetibilidad
• Montaje de motor: en línea o en paralelo; dimensionamiento mediante herramientas de cálculo de motor
• Intención de diseño: entornos de producción limpios, sujetos a lavado, húmedos y propensos a la corrosión
