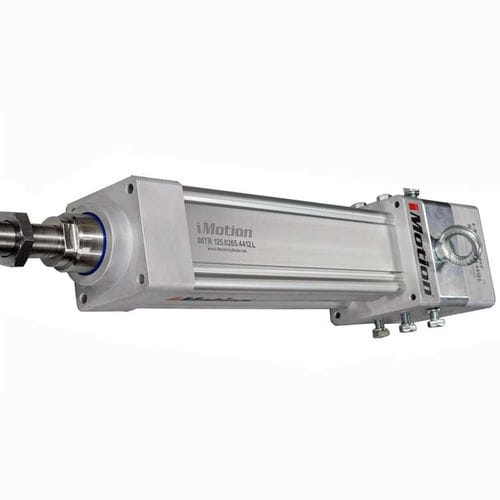

Actuador eléctrico IMTXH-TR

linealde husillo de bolascon husillo de rodillos

Resumen
Plataforma de movimiento flexible diseñada para aplicaciones industriales exigentes que requieren alta capacidad de fuerza y fiabilidad a largo plazo. Configurable con husillo a bolas rectificado (IMTXHT) o husillo de rodillos (IMTR) y concebida según requisitos reales de máquina. Métricas clave: hasta 200 kN de fuerza nominal y 600 mm/s de velocidad máxima. Diseño independiente del motor para integración versátil de servomotores.

Características clave

• Alta capacidad de fuerza — valores nominales estándar hasta 200 kN según tamaño y tipo de husillo
• Dos tecnologías de husillo — husillo a bolas rectificado (IMTXHT) y husillo de rodillos (IMTR)
• Alta capacidad de servicio — opción de husillo de rodillos para cargas extremas y ciclos intensivos
• Estructura de gran resistencia — cuerpo mecánico reforzado para larga vida útil
• Alta rigidez — movimiento estable para procesos de prensado, conformado y control por fuerza
• Selección optimizada — equilibrio entre rendimiento, vida útil y coste
• Integración independiente del motor — compatible con varias marcas de servomotores

Especificaciones técnicas (tabla extractada)
Serie | Tamaño | Husillo | Carga dinámica Ca | Carga estática Coa | Velocidad máxima | Fuerza nominal de trabajo | Tipo de husillo
IMTXHT | 125-XHT | 40×12 | 149,000 N | 335,000 N | 600 mm/s | 80 kN | Husillo a bolas rectificado
IMTXHT | 125-XHT | 50×12 | 222,000 N | 595,000 N | 600 mm/s | 150 kN | Husillo a bolas rectificado
IMTXHT | 125-XHT | 50×16 | 382,000 N | 863,000 N | 600 mm/s | 200 kN | Husillo a bolas rectificado
IMTR | 125-R | 44×12 | 168,000 N | 334,000 N | 600 mm/s | 150 kN | Husillo de rodillos

Nota: los datos IMTXH están excluidos de esta tabla. Los valores de fuerza mostrados corresponden a valores nominales de catálogo. El dimensionado final debe evaluar conjuntamente fuerza, velocidad, recorrido, tiempo de ciclo, orientación de montaje y vida útil.

Aplicaciones y mercados

• Operaciones de prensado y conformado
• Sistemas de servopressionado
• Montaje y procesos controlados por fuerza
• Formado y doblado de metales, punzonado y estampado
• Remachado, clinchado y uniones de alta fuerza
• Máquinas de ensayo y líneas de acabado
• Sustitución de prensas hidráulicas y operaciones pick-and-place de gran carga

Industrias objetivo

• Fabricación automotriz
• Procesamiento de metales y chapistería
• Constructores de maquinaria y OEM
• Fabricación de electrodomésticos
• Producción de baterías y movilidad eléctrica
• Fabricación de componentes aeroespaciales
• Aplicaciones en defensa
• Fabricantes de maquinaria industrial
• Sistemas de automatización pesada

Características / especificaciones técnicas

• Nombre de la serie: IMTXH-TR
• Tecnologías de transmisión / husillo: Husillo a bolas rectificado (IMTXHT) y Husillo de rodillos (IMTR)
• Fuerza nominal máxima: hasta 200 kN (valores nominales de catálogo según configuración)
• Velocidad máxima: 600 mm/s (máximo de la plataforma)
• Tamaños y pasos de husillo disponibles (ejemplos): 40×12, 50×12, 50×16 para IMTXHT; 44×12 para IMTR
• Cargas dinámicas y estáticas (ejemplos): Ca y Coa expresados en N (ver tabla)
• Cuerpo mecánico reforzado para alta rigidez y larga vida útil
• Diseño independiente del motor para integración flexible de servomotores
• Orientado a reemplazar sistemas hidráulicos en aplicaciones de alta exigencia
