Aparejo eléctrico NLC 40

lineal

Resumen

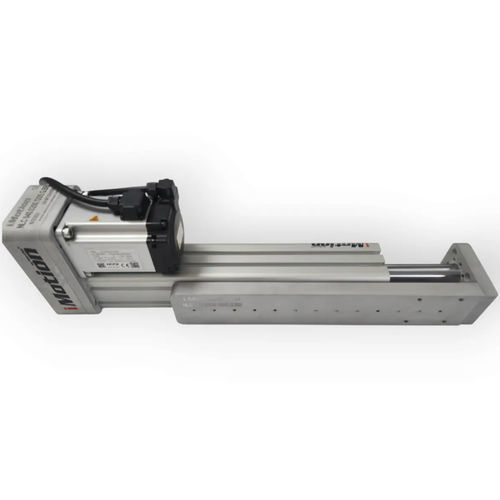

NLC 40 combina un cilindro eléctrico y un mecanismo de guía lineal en un solo cuerpo. Su mesa móvil permite el montaje directo de la carga a la vez que proporciona movimiento lineal controlado, guiado estable y una disposición de máquina compacta.

Eslogan clave
Movimiento preciso. Guiado equilibrado de la carga.

Características principales

• Guía lineal integrada que reduce la necesidad de una guía externa.
• Mesa móvil de montaje que permite el montaje directo y seguro de la carga.
• Accionamiento por husillo de bolas (12×5) para un movimiento lineal controlado y repetible.
• Cuerpo compacto (tamaño 40) adecuado para maquinaria compacta.
• Protección antirotación para limitar la rotación no deseada del componente móvil alrededor del eje.
• Compatible con servomotor para integración del accionamiento.

Diseño del producto y beneficios
La mesa móvil y la guía lineal forman una disposición mecánica integrada que ayuda a proteger el mecanismo de accionamiento de las fuerzas laterales y simplifica la disposición de la máquina al eliminar la necesidad de diseñar y alinear una guía externa separada.

La diferencia NLC 40 — Cilindro y guía en una unidad
NLC 40 guía la carga a lo largo de todo el recorrido, permitiendo simplificar conjuntos que de otro modo requerirían cilindro, guía y componentes de montaje separados en un módulo de máquina compacto. En comparación con un cilindro eléctrico estándar, NLC 40 ofrece:

• Menos operaciones de montaje y alineación
• Transferencia de carga más controlada
• Disposición de máquina más compacta

Consideraciones de diseño
La selección correcta requiere la evaluación del perfil de movimiento completo. La capacidad de la guía depende de la carrera, la orientación de montaje (horizontal o vertical), la carga dinámica y el tiempo de ciclo, y de la distancia desde el centro de la carga hasta el eje de la guía.

Aplicaciones

• Sistemas pick-and-place
• Automatización de montaje
• Transferencia de piezas
• Estaciones de prueba e inspección
• Sistemas de dosificación
• Módulos de elevación vertical
• Máquinas de envasado
• Máquinas OEM compactas

Tabla técnica (Datos generales NLC 40)
Model : NLC 40
Tamaño del cuerpo : 40
Sistema de accionamiento : Husillo de bolas
Sistema de guía : Guía lineal integrada
Montaje de la carga : Mesa móvil
Tipo de motor : Compatible con servomotor
Orientación de montaje : Horizontal o vertical, según la aplicación
Tamaño del husillo : 12×5
Recorrido máximo estándar : 300 mm
Repetibilidad : 0.03 mm

Preguntas frecuentes

• ¿Qué es un cilindro eléctrico guiado? Un actuador que combina un accionamiento lineal eléctrico con un mecanismo de guía lineal integrado para guiar la carga en el mismo cuerpo.
• ¿En qué se diferencia NLC 40 de un cilindro eléctrico estándar? NLC 40 integra la mesa móvil de montaje y la guía lineal para guiar las cargas y evitar la rotación, reduciendo la necesidad de una guía externa separada.
• ¿Cómo se determina la capacidad de la guía lineal? La selección debe considerar simultáneamente carrera, orientación de montaje, aceleración, ciclo y distancia desde el centro de la carga hasta el eje de guía.
