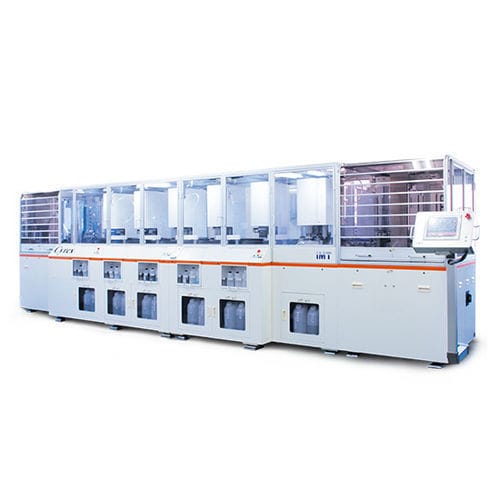

Máquina lijadora-pulidora para preparación de muestras Cyrex

las muestras metalográficascontrolada por PLCde esmerilado plano

Resumen
Una etapa de rectificado y cuatro etapas de pulido. La etapa de rectificado incluye de serie alimentación automática de la muela y ajuste de la cantidad de rectificado. El pulido simultáneo en las etapas incrementa el rendimiento. Cada etapa incorpora funciones de lavado y secado como estándar para evitar la transferencia de contaminantes del proceso anterior.

Especificaciones principales

• Control PLC con panel táctil en color para una operación intuitiva y configuración flexible del proceso.
• Mayor productividad gracias a la limpieza integrada en cada etapa de pulido; pulido y limpieza se realizan en un proceso continuo.
• Configuración de pulido ampliable: configuración base con una etapa de rectificado y cuatro etapas de pulido; ampliable a cinco o más etapas. Memoria integrada para hasta 28 condiciones de pulido.
• Capacidad de soportes hasta 14 portamuestras; cada soporte admite seis muestras φ50 mm (hasta 168 muestras según tamaño). Compatible con soportes de forma personalizada.

Especificaciones de la máquina Cyrex

• Alimentación: 3 fases 200–220 V, 50/60 Hz
• Aire comprimido: 0,5–0,7 MPa (con filtro y regulador)
• Suministro de agua: 0,2–0,4 MPa, ≤20 L/min
• Muela: φ355 mm; velocidad de rotación 800–1700 rpm (ajustable)
• Plato de pulido: φ310 mm (compatible hasta φ350 mm); velocidad 60–350 rpm (ajustable por 1 rpm)
• Diámetro del portamuestras: φ160–200 mm (admite formas especiales); velocidad de rotación 60–200 rpm (ajustable por 1 rpm)
• Presión aplicada: 60–600 N (ajustable por 1 N)
• Memoria de condiciones de pulido: 28 condiciones, control PLC
• Dimensiones exteriores / Peso: W6325×D1545×H1900 mm / aprox. 5000 kg

Especificaciones técnicas

• Etapas de rectificado: 1 (alimentación/afinado automático y ajuste de cantidad estándar)
• Etapas de pulido: 4 (funcionamiento simultáneo; configurable, ampliable a 5+)
• Capacidad de soportes: hasta 14 soportes (seis muestras φ50 mm cada uno; hasta 168 muestras)
• Control: PLC con panel táctil en color; memoria para 28 condiciones
• Dimensiones / peso: W6325×D1545×H1900 mm; aprox. 5000 kg
