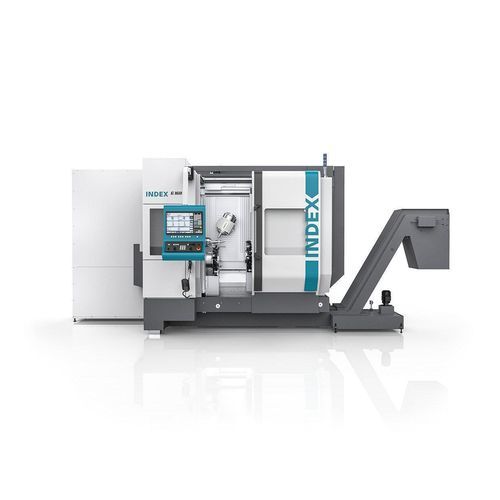

Centro de torneado-fresado CNC G160

horizontalde 16 ejescon husillos

Visión general
El INDEX G160 es un centro de torneado‑fresado diseñado para el mecanizado productivo de piezas pequeñas, complejas y de alta variabilidad. Sobre una bancada rígida de hierro gris con amortiguación de vibraciones y guías lineales sobredimensionadas en los ejes X, Y y Z, ofrece estabilidad y elevada respuesta dinámica para la producción industrial.

Características principales

• Husillos principal y contrapuesto idénticos con paso de husillo Ø 42 mm o Ø 65 mm
• Diámetros de mandril hasta Ø 130 mm o Ø 175 mm
• Longitud máxima de torneado hasta 760 mm
• Tres porta‑herramientas con gran capacidad (almacén y torretas hasta ≈120 herramientas según configuración)
• Mecanizado simultáneo con hasta 3 herramientas
• Motor‑husillo de fresado con cinemática Y/B; variantes 18.000 rpm / 29 Nm o 32.000 rpm / 17 Nm
• Velocidades de avance rápidas hasta 60 m/min y alta dinamica
• Hasta 16 ejes productivos para mecanizados completos
• Control Siemens Sinumerik ONE con pantalla táctil 18,5" e iXpanel — preparado para Industry 4.0

Concepto de máquina y área de trabajo
El área de trabajo, de generosas dimensiones, permite el uso simultáneo de los tres porta‑herramientas minimizando el riesgo de colisiones. Los porta‑herramientas inferiores están empotrados para aumentar el despeje. Los paneles interiores inclinados en acero inoxidable mejoran la evacuación de virutas y facilitan el acceso ergonómico para operación y mantenimiento.

Sistema modular y opciones de configuración
El sistema modular permite configuraciones flexibles: elección del paso de husillo (Ø 42 mm o Ø 65 mm), diámetro de mandril (Ø 130 mm o Ø 175 mm) e integración de hasta tres porta‑herramientas. Las torretas inferiores admiten 15 portaherramientas VDI 25 cada una (dentado W); todas las estaciones son aptas para herramientas motorizadas. El husillo motor acepta herramientas de hasta 250 mm de longitud.

Automatización y celda robot iXcenter
La celda robot iXcenter opcional permite la carga/descarga flexible de piezas y piezas acabadas. Se acopla a la máquina y puede desplazarse para tareas de ajuste. En producción, el robot opera a través de la puerta automática de la máquina. La celda puede integrar procesos aguas abajo (limpieza, medición, etiquetado). Datos del robot: 6 ejes, carga útil hasta 7 kg, pinza doble estándar, almacenamiento de palets. Se admite carga de barras vía UNIMAG 5 y INDEX MBL76 (barras 3 m / 4 m).

Aplicaciones y piezas típicas
Industrias: automoción, médica, aeroespacial e ingeniería de precisión. Ejemplos de piezas:

• Tambor de cambios — Acero — Ø 50 mm x 105 mm
• Eje — Acero — Ø 25 mm x 200 mm
• Rueda dentada — Acero — Ø 65 mm x 37 mm
• Cuerpo de bomba — Acero — Ø 50 mm x 57 mm
• Distribuidor de flujo — Acero — Ø 30 mm x 40 mm
• Punta de taladro dental — Acero — Ø 25 mm x 65 mm
• Caja de reloj — Acero — Ø 60 mm x 12 mm
• Cuerpo de válvula — Acero — Ø 62 mm x 38 mm
• Portaherramientas — Acero — Ø 40 mm x 98 mm
• Herramienta de fresado — Acero inoxidable — Ø 50 mm x 80 mm
• Bloque distribuidor — Acero inoxidable — Ø 55 mm x 120 mm

Concepto de refrigeración y eficiencia energética
Un circuito de fluido central extrae el calor de husillos, unidad hidráulica y armario eléctrico para mejorar la estabilidad térmica. La interfaz de agua fría INDEX permite recuperar y reutilizar la energía térmica (calefacción de nave, agua de proceso), reduciendo costes energéticos. El diseño minimiza componentes convencionales (ventiladores, sondas) para aumentar la fiabilidad y ahorrar espacio.

Control e Industria 4.0
La máquina incorpora Siemens Sinumerik ONE y el concepto operativo iXpanel, proporcionando conectividad lista para producción en red y acceso directo a la información de producción desde la máquina.

Especificaciones

• Denominación: INDEX G160
• Pasaje de husillo: Ø 42 mm o Ø 65 mm
• Diámetro de mandril: hasta Ø 130 mm o Ø 175 mm
• Longitud máxima de torneado: 760 mm
• Husillos: principal y contrapuesto idénticos
• Porta‑herramientas: hasta 3 unidades; capacidad hasta aprox. 120 herramientas (según configuración)
• Torretas inferiores: 15 estaciones VDI 25 cada una (dentado W), aptas para herramientas motorizadas
• Motor husillo de fresado: variantes 18.000 rpm / 29 Nm o 32.000 rpm / 17 Nm; longitud de herramienta utilizable hasta 250 mm
• Cinemática: eje Y/B para fresado (capaz 5 ejes)
• Mecanizado simultáneo: hasta 3 herramientas
• Ejes productivos: hasta 16 ejes (según configuración)
• Avance rápido: hasta 60 m/min
• Sistema de control: Siemens Sinumerik ONE; iXpanel incluido (pantalla táctil 18,5")
• Opciones de automatización: celda robot iXcenter, WHU/WH2, interfaz UNIMAG 5 para cargadores de barras, unidades lineales
• Refrigeración: circuito de fluido central; interfaz agua fría INDEX para recuperación de calor
• Manipulación de piezas: lunetas de torreta para ejes; soluciones integradas de manipulación y almacenamiento de palets
• Industrias típicas: Automoción, Médica, Aeroespacial, Ingeniería de precisión
