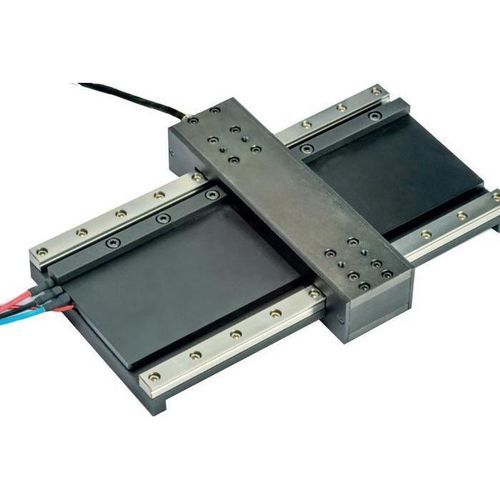

Motor lineal DC LM Series

con núcleo de hierrosin núcleo48 V

Descripción del producto
Los motores lineales INFRANOR son accionamientos de transmisión directa diseñados para altas dinámicas y precisión. Disponibles en versiones sin núcleo (forma en U) y con núcleo, proporcionan aceleraciones rápidas, altas velocidades pico y un amplio rango de empuje, adecuados para mecanizado ultrapréciso, manipulación de obleas y automatización industrial de alta velocidad.

Séries disponibles (tabla resumen)
ATRIBUTOS | PRODUCTO | REFRIGERACIÓN | EMPUJE [N] (PICO / CONTINUO) | VELOCIDAD PICO [m/s] | PRECISIÓN (Repetibilidad bidireccional [µm]) | NIVEL DE PROTECCIÓN | DENOMINACIÓN
Motores lineales CORELESS - forma en U — cero cogging para máximas dinámicas y precisión extrema. | image: lm-series.png | AIRE | Hasta 600 / Hasta 100 | Hasta 5 | Hasta +0,2 | Estándar | Serie LM
Série DLMU — variante coreless para empujes pico muy elevados. | image: ld-series.png | AIRE | Hasta 16.200 / Hasta 2.340 | Hasta 6 | Hasta +1 | Estándar | Serie DLMU
Motores lineales CON NÚCLEO — grandes fuerzas, aceleración y velocidad para movimientos potentes (opción refrigeración agua/aceite DLMF‑W). | image: ls-w-series.png | AGUA/ACEITE | Hasta 14.700 / Hasta 6.490 | Hasta 6 | Hasta +2 | IP65 | Serie DLMF‑W
DLMF (nucleo de hierro refrigerado por aire) — opción compacta con núcleo. | image: ls-series.png | AIRE | Hasta 3.333 / Hasta 1.200 | Hasta 6 | Hasta +2 | Estándar | Serie DLMF
MÓDULOS de motores lineales — largas carreras, alta rigidez y relación de carga; fácil integración. | image: ls-m-series.png | AIRE | Hasta 1.859 / Hasta 707 | Hasta 6 | Hasta +3 | Estándar | Serie HZM

Aplicaciones

• Máquinas CNC de alta gama y mecanizado ultrapréciso
• Procesamiento de obleas y manipulación en semiconductores
• Automatización industrial que requiere alta velocidad de traslación y grandes fuerzas

Características / Especificaciones técnicas

• Tipo de accionamiento: motores lineales de transmisión directa (opciones coreless en U y con núcleo)
• Alta dinámica: diseñados para aceleraciones rápidas y altas velocidades pico (velocidades pico típicas hasta 6 m/s según la serie)
• Rango de empuje: desde empujes continuos/pico reducidos (p. ej. hasta 100 N continuo / 600 N pico para la Serie LM) hasta empujes muy altos (p. ej. hasta 16.200 N pico para la Serie DLMU; hasta 14.700 N pico para la Serie DLMF‑W)
• Opciones de refrigeración: refrigeración por aire (varias series), refrigeración por agua/aceite (Serie DLMF‑W)
• Precisión (repetibilidad bidireccional): hasta +0,2 µm (Serie LM coreless); otras series hasta +1 µm, +2 µm o +3 µm según el modelo
• Niveles de protección: Estándar o IP65 para variantes agua/aceite
• Módulos disponibles para largas carreras con alta rigidez y relación de carga (Serie HZM)
