Mesa rotativa accionada por motor SDD-465-75-2.2
horizontalverticalcompacta

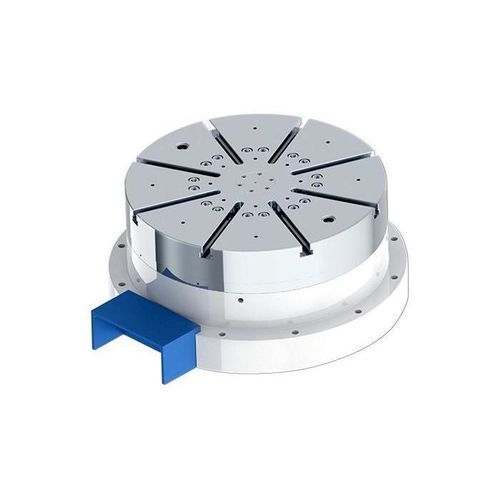

Mesa rotativa accionada por motor - SDD-465-75-2.2 - Infranor Group - horizontal / vertical / compacta
Mesa rotativa accionada por motor - SDD-465-75-2.2 - Infranor Group - horizontal / vertical / compacta
Mesa rotativa accionada por motor - SDD-465-75-2.2 - Infranor Group - horizontal / vertical / compacta - imagen - 2
Mesa rotativa accionada por motor - SDD-465-75-2.2 - Infranor Group - horizontal / vertical / compacta - imagen - 3
Mesa rotativa accionada por motor - SDD-465-75-2.2 - Infranor Group - horizontal / vertical / compacta - imagen - 4
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de Infranor Group

Características

Accionamiento
accionada por motor
Configuración
horizontal, vertical
Otras características
compacta, de gran precisión, de accionamiento directo, con motor par, 1 eje
Diámetro

465 mm
(18 in)

Descripción

Resumen
Las mesas giratorias mono-eje horizontales y verticales de la serie SDD incorporan un motor de par sin juego y elementos de rodamiento diseñados. La carcasa del motor y el sistema de posicionamiento están concebidos y fabricados para cumplir requisitos de precisión estrictos y una vida útil prolongada. La estructura de sujeción innovadora permite un diseño compacto y proporciona tiempos de respuesta más rápidos y mayor rigidez frente a soluciones de freno de disco convencionales.

Características
  • Accionamientos directos por motor de par sin juego
  • Valor de par estable en operaciones de alta carga y larga duración
  • Respuesta rápida y dinámica adecuada para tareas de mecanizado automatizado
  • Funcionamiento suave y silencioso, vida útil prolongada


Modelos disponibles (tabla)
Imagen | Vel. máx. [rpm] | Par máx. [Nm] | Potencia S1 [kW] | Ø [mm] | Altura de centro [mm] | Carga máx. [kg] | Sistema integrado | Modelo | Descargar PDF
SDD-465-75-2.2-1.png | 75 | 859,5 | 2,2 | 465 | / | 1000 | Siemens | SDD-465-75-2.2 | SDD-465-75-2.2.pdf
SDD-465-75-2.2-2.png | 200 | 748 | 5,3 | 255 | 160 | 120 | Fanuc | SDD-255-200-5.3 | SDD-235-200-5.3.pdf
SDD-180-250-1.35A.png | 250 | 276 | 1,35 | 180 | 135 | 50 | Fanuc | SDD-180-250-1.35A | SDD-180-250-1.35A.pdf
SDD-180-250-1.35B.png | 250 | 276 | 1,35 | 180 | 135 | 50 | Siemens | SDD-180-250-1.35B | SDD-180-250-1.35B.pdf
SDD-180-250-1.35C.png | 250 | 276 | 1,35 | 180 | 135 | 50 | Mitsubishi | SDD-180-250-1.35C | SDD-180-250-1.35C.pdf
SDD-125-400-0.42.png | 400 | 112,8 | 0,42 | 125 | 110 | 30 | Fanuc, Mitsubishi, Siemens | SDD-125-400-0.42 | SDD-125-400-0.42.pdf

Especificaciones técnicas
  • Familia de producto: Single Axis Direct Drive Series (SDD)
  • Tipo de accionamiento: motor de par (accionamiento directo), sin juego
  • Diseño: mesas giratorias horizontales y verticales con estructura de sujeción innovadora
  • Atributos clave: alta precisión de posicionamiento, alta estabilidad, respuesta rápida, funcionamiento eficiente en energía, larga vida útil
  • Datos representativos: ver la tabla anterior (Vel. máx., Par máx., Potencia S1, Diámetro, Altura de centro, Carga máx., Sistema integrado)
  • Controladores integrados típicos: Siemens, Fanuc, Mitsubishi (depende del modelo)
  • Carga máxima ejemplo: hasta 1000 kg (SDD-465-75-2.2)

Catálogos

No hay ningún catálogo disponible para este producto.

Ver todos los catálogos de Infranor Group
