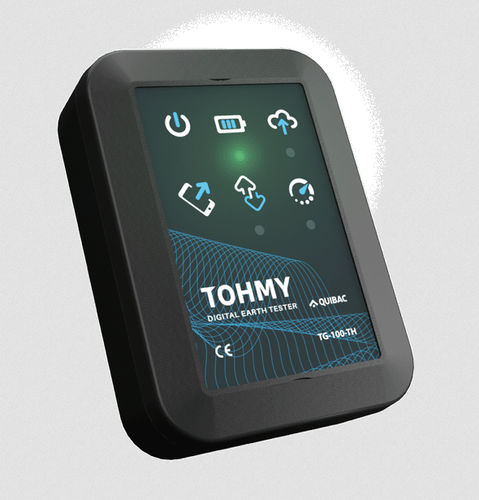

Comprobador de resistencia de tierra TOHMY®

de impedanciade continuidadde masa

Descripción del producto TOHMY® mide la impedancia de los sistemas de puesta a tierra y transmite automáticamente los datos de medida de forma remota. La información es accesible a través de una aplicación móvil o una plataforma web centralizada y se registra y supervisa en tiempo real. Incluye un detector de continuidad para identificar aumentos de resistencia causados por oxidación, malas conexiones o puente de control abierto, lo que permite tomar medidas correctivas antes de una falla crítica. Un algoritmo de aprendizaje automático predice la evolución del sistema para anticipar las intervenciones de mantenimiento.

Beneficios clave

• Mantenimiento predictivo: Monitorización continua del estado para anticipar fallos y optimizar las intervenciones.
• Monitorización continua: Supervisión 24/7 de instalaciones de puesta a tierra sin inspecciones programadas in situ.
• Alertas inmediatas: Notificaciones automáticas cuando se detectan anomalías.
• Acceso remoto: Supervisión de las instalaciones desde cualquier lugar mediante la plataforma web o la app móvil.
• Reducción de costes de mantenimiento: Menos inspecciones, desplazamientos y acciones correctivas innecesarias, alargando la vida útil de las instalaciones.
• Cumplimiento normativo: Almacenamiento automático de registros de medición para trazabilidad, auditorías e informes.
• Gestión centralizada: Administrar múltiples dispositivos TOHMY® en distintas ubicaciones desde una única plataforma en línea.

Modelos

• TOHMY® (modelo TG100): Mide la impedancia de puesta a tierra mediante el método de caída de potencial.
• TOHMY+® (modelo TG200): Mide la impedancia de puesta a tierra mediante el método de lazo.

TOHMY® (modelo TG100) — método caída de potencial

• Método de medida: caída de potencial.
• Canales: 2 canales de medida independientes (tierra - CPE - y continuidad).
• Conexiones de medida: 5 conectores hembra tipo banana, longitud de cable ≈300 mm, 5 conductores de 1,5 mm² (15 AWG).
• Rango de medida: 0 a 2000 Ω (escala única).
• Frecuencia de la señal AC: hasta 2 kHz (óptimo 100 Hz a 1 kHz).
• Error (ambos canales): ±3% o <0.5 Ω en los rangos de frecuencia y resistencia de trabajo.

TOHMY+® (modelo TG200) — método lazo

• Método de medida: método de lazo.
• Sistema de medida: 2 núcleos de excitación enrollados que generan tensión y 1 núcleo enrollado para lectura de corriente; cable 8×1 mm², longitud 700 mm.
• Diámetro de conductor apto: hasta 13 mm Ø (≈120 mm² de sección).
• Rango de medida: 0 a 500 Ω (escala única).
• Frecuencia de la señal AC: 500 Hz a 2500 Hz.
• Precisión: ±10% o <0.5 Ω en los rangos de frecuencia y resistencia de trabajo.

Características técnicas compartidas

• Generador de señal con forma de onda sinusoidal; auto-calibración y auto-prueba mediante resistencias de precisión.
• Duración del proceso de lectura: aprox. 500 ms.
• Dimensiones: 110 x 170 x 40 mm. Carcasa plástica en material ASA; IP68, resistente a la intemperie y a los rayos UV.
• Interfaz de usuario: 2 pulsadores (encendido/apagado y conexión del dispositivo) y 4 indicadores LED (funcionamiento y nivel de batería, conexión a la red de datos, operación de conexión del dispositivo, adquisición y actividad de medida).
• Alimentación: 3,3 a 5,5 VDC — a partir de 3 × pilas AA 1,5 VDC, alimentación externa nominal de 5 VDC (no incluida) o conexión de cargador USB.
• Reloj en tiempo real (RTC) sincronizado automáticamente vía SNTP; planificador para programación de medidas.
• Comunicaciones inalámbricas: banda de 2,5 GHz para Wi‑Fi (UDP) y Bluetooth opcional con antena integrada; modo estación Wi‑Fi proporciona acceso a Internet y puerto COM virtual vía USB.
• Potencia de transmisión RF configurable entre 10 y 20 dBm.
• Cliente MQTT con conexión al broker AWS (por defecto) y capa cifrada segura mediante certificados.
• Monitorización accesible mediante aplicación móvil a través de conexión inalámbrica.
• Puerto de extensión de 5 pines para sensores externos (humedad, temperatura, pH...), puertos de comunicación y/o alimentaciones externas.
• Compatibilidad electromagnética probada; marcado CE. Electrónica conforme a RoHS.
• Rango de temperatura de funcionamiento: -20 °C a +45 °C.
