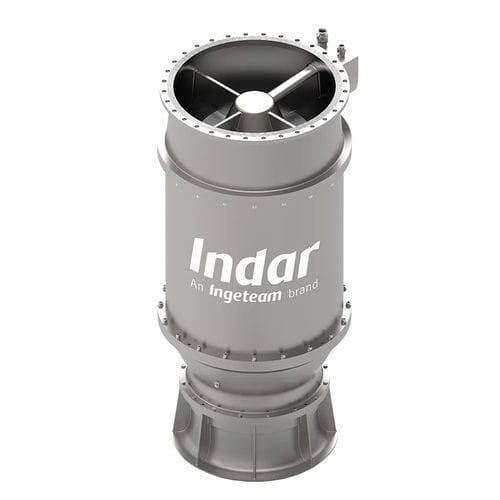

Bomba de hélice INDAR H

de aguapara aguas de desagüepara agua de mar

Presentación
INDAR H es una bomba axial vertical monobloque sumergible, con impulsor axial o hélice de paso variable acoplada a un motor sumergible. El conjunto motor-bomba se instala en la tubería de impulsión para garantizar el correcto posicionamiento y centrado de la unidad de bombeo.

Datos técnicos (resumen)

• Modelo: INDAR H
• Fabricante: Ingeteam
• Caudal: 600 l/s - 6000 l/s
• Altura (head): 1 m - 30 m
• Potencia: 50 kW - 2500 kW
• Tensión: 380 V / 13800 V
• Velocidad: 100 rpm - 1800 rpm
• Materiales: fundición, acero inoxidable 316, duplex, super duplex
• Tipos de configuración: descarga libre, descarga presurizada o brida, descarga anti-sifón, tuberías de descarga largas, diseño tipo H (con chaqueta)

Datos clave

• Disponible tanto para alimentaciones de baja como de media tensión.
• Adecuada para aplicaciones municipales e industriales.

Características

• Diseño de bomba axial vertical sumergible.
• Motor estimulado de aire o relleno de agua.
• Gran paso libre para sólidos/bolas para reducir obstrucciones.
• Anilla de anclaje para facilitar la instalación y extracción.
• Sensores de temperatura, vibración y humedad disponibles.
• Eje común entre motor e impulsor.
• Cables canalizados y protegidos, sin contacto con el fluido bombeado.
• Sistema de refrigeración integrado.
• Optimizada para caudales elevados a bajas y medias alturas manométricas.

Instalación

• El diseño compacto tipo H facilita la instalación utilizando la tubería de descarga para posicionar la unidad; también puede operar en posición horizontal.
• Tipos de instalación comunes:
• Descarga libre: método más sencillo, bombeo mediante desbordamiento de la tubería de descarga.
• Descarga presurizada: incorpora una válvula de retención para evitar reflujo cuando la unidad está parada; común cuando existen variaciones importantes del nivel en el lado de descarga.
• Descarga con sifón: el efecto sifón permite una reducción considerable del consumo energético durante el bombeo.
• Instalación en seco: instalación en línea que permite acceder a la bomba durante su funcionamiento.

Aplicaciones

• Upstream y offshore (exploración y producción)
• Midstream (transporte y almacenamiento)
• Downstream (refinerías y plantas petroquímicas)
• Abastecimiento de agua
• Desalación
• Refrigeración industrial
• Bombeo por acumulación
• Minería
• Generación en proyectos greenfield
• Plantas existentes y modernizaciones
• Instalaciones mareomotrices

Familia de productos

• INDAR Submersible Pumps
• Vertical Axial Pump
• Pumps
• Wire to Water

Especificaciones técnicas

• Caudal: 600 l/s - 6000 l/s
• Altura: 1 m - 30 m
• Potencia: 50 kW - 2500 kW
• Tensión: 380 V / 13800 V
• Velocidad: 100 rpm - 1800 rpm
• Materiales: fundición, acero inoxidable 316, duplex, super duplex
• Tipos de configuración: descarga libre, descarga presurizada o brida, descarga anti-sifón, tuberías de descarga largas, diseño tipo H (con chaqueta)
