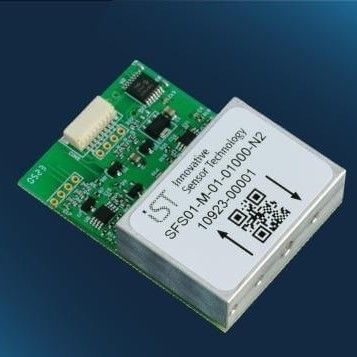

Sensor de caudal calorimétrico SFS01-M-01-00050

térmicode siliciomásico

Descripción breve
El SFS01 es un módulo de flujo másico térmico con salidas digitales y analógicas linealizadas. Rápido y compacto, está diseñado para sistemas de dosificación de gases, colectores y analizadores. El módulo facilita la integración con un diseño compacto, calibración de fábrica y pines para ajuste de dirección hardware. La interfaz fluidica es compatible con caudalímetros másicos OEM comunes (p. ej. serie Axetris MFM).

Beneficios y características del SFS01

• Tiempo de respuesta rápido <5 ms
• Bajo consumo energético
• Fácil integración en sistemas, con compensación de temperatura
• Sensor a medida disponible bajo petición

Descripción del producto SFS01
El SFS es el sensor de flujo de iST basado en tecnología de silicio y que funciona según el principio calorimétrico; detecta la velocidad y la dirección del flujo. Su diseño simétrico facilita la interpretación y evaluación de la señal de medida. El sensor admite distintos gases y se caracteriza por alta sensibilidad, respuesta rápida y muy bajo consumo. Las geometrías de canal adaptadas permiten optimizar el rendimiento según la aplicación. El SFS01 es idóneo para aplicaciones con espacio limitado y puede integrarse en sistemas listos para usar. Aplicaciones típicas: dispositivos portátiles con batería, HVAC, automatización y ingeniería de procesos y control.

Calidad
En línea con los estándares suizos, iST está certificado según ISO 9001:2015 (calidad) e ISO 14001:2015 (medio ambiente). Los procesos establecidos forman parte de la actividad diaria y son auditados y ampliados regularmente junto con el crecimiento de la empresa.

Especificaciones técnicas

• Nombre del producto: SFS01-M-01-00050
• Rango de flujo operativo: ±50 sccm (ml/min)
• Medio medido: Flujo de gas
• Rango de temperatura de funcionamiento: 0 a 80 °C
• Dimensiones de la carcasa: 48 x 34 x 14,5 mm
• Material de la carcasa: Aluminio, FR4
• Conexión fluidica: Ø 2,2 mm i.D. junta plana
• Materiales en contacto: Aluminio, oro, FR4, silicio, nitruro de silicio, epoxi, nitrilo
• Tipo de conexión: Conector PCB JST SM08B-SRSS-TB
• Tiempo de respuesta t63: 20 ms
• Peso: 30 g
• Tensión de alimentación: 5V DC ±5%
• Señal de salida: I2C o 0 a 1 V
• Precisión: 2% f.s. (salida digital)
• Repetibilidad: 0,2% f.s.
• Código de producto: 154809
