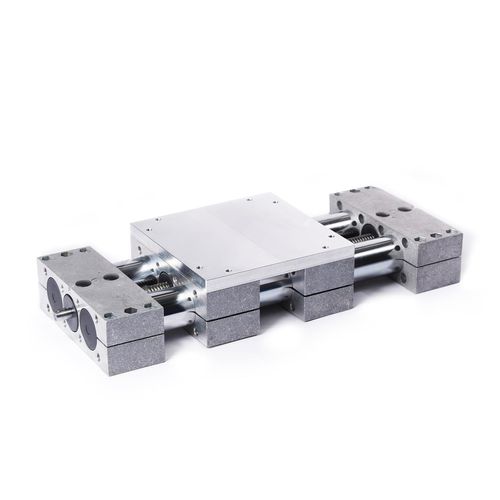

Eje lineal de doble tubo VDSD series

manualde aluminio

Los tubos guía de las unidades lineales de doble tubo VDSD están fabricados con tubos de acero cromado. Las piezas finales de aluminio conectan los tubos y forman una guía lineal sólida junto con el elemento de guía. En el centro se instala un husillo continuo con rodamientos de bolas a cada lado. Junto con el elemento de guía doble, la tuerca del husillo fijada se mueve linealmente a lo largo de la rosca del husillo. Las unidades lineales de doble tubo tienen una gran rigidez a la torsión y pueden soportar grandes pesos y pares. El elemento de guía doble distribuye la carga entre cuatro puntos de guía, lo que permite soportar cargas más elevadas. Dependiendo del diseño, la pieza a mover se fija al elemento guía o el propio elemento guía se instala en el lugar de uso de forma que toda la unidad lineal se desplaza conjuntamente. Los accesorios no se incluyen con las unidades lineales. Bajo pedido Elementos guía adicionales siguientes Placas de conexión de elementos de guía Elementos de guía múltiples con sincronización de tijera Tapas de fuelle
