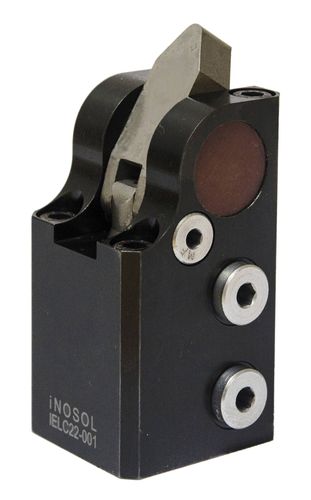

Brida articulada hidráulica de doble efecto IELC series

Abrazadera de palanca excéntrica hidráulica, 250 bar, doble efecto - Incl. consulta neumática - La palanca de sujeción no tiene que ser templada - Brida superior/brida inferior - Conexión de tubería y junta tórica - Contorno de baja interferencia - Diseño compacto La abrazadera de palanca excéntrica es un cilindro de presión de doble efecto en el que la palanca de sujeción se mueve a través de un punto de pivote excéntrico para sujetar la pieza de trabajo. Recomendaciones de uso: La abrazadera de palanca excéntrica tiene una fuerza de sujeción relativamente alta con una huella pequeña. Por esta razón esta solución es adecuada para máquinas de alto rendimiento y condiciones de espacio difíciles. El aceite a presión se suministra a través de canales perforados oa través de la rosca de conexión uniforme M10x1. Al instalar el cilindro de sujeción, las superficies de las bridas deben ajustarse a la altura de la pieza de trabajo. Estas abrazaderas son particularmente adecuadas donde no giro lateral de la palanca de sujeción/brazo de sujeción es posible. El caudal volumétrico de aproximadamente 1,8 l/min no debe cruzarse, sobrepasarse, pasarse. Si se utilizan palancas de sujeción suministradas por el cliente, deben estos equipados con un tornillo de presión o en el Superficie de sujeción/soporte endurecida. Palanca de sujeción acodada lateralmente por el uso está desanimado.
