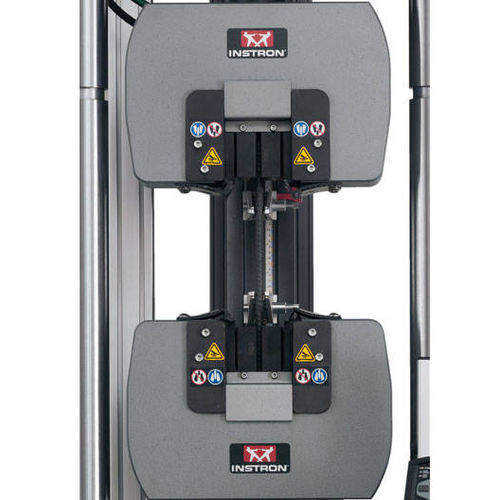

Pinza de prensión hidráulica W-5 series

paralelapara cargas pesadasplana

Las mordazas hidráulicas de acción de cuña presentan un diseño frontal abierto que facilita la carga de probetas de gran tamaño. Esta serie puede alojar probetas redondas de hasta 90 mm (3,54 in) de diámetro y probetas planas de hasta 90 mm (3,54 in) de grosor con capacidades que oscilan entre 300 kN (67.500 lbf) y 2000 kN (450.000 lbf). Especialmente adecuadas para entornos industriales en los que puede haber polvo y virutas metálicas, estas mordazas disponen de cubiertas protectoras contra el polvo que se ajustan fácilmente a las caras para proteger las superficies móviles. Las placas adaptadoras opcionales proporcionan un método eficaz para montar cadenas de carga secundarias para pruebas de menor capacidad u otras sujeciones sin desmontar la mordaza más grande. PRINCIPIO DE FUNCIONAMIENTO Estas mordazas se accionan hidráulicamente mediante un mando giratorio manual situado en la parte delantera de la mordaza. El cuerpo de la mordaza no se mueve durante el cierre o la apertura. La alimentación hidráulica se realiza normalmente desde el bastidor principal de la máquina a través de un submanifold de pinzas. Las mordazas son insertos separables sujetos a un portamordazas que son fáciles de instalar sin necesidad de volver a engrasar cuando se cambian las caras de las mordazas. Los cuerpos de las mordazas disponen de engrasadores para facilitar el reengrase del portamordazas cuando sea necesario. Los modelos W-5380 y W-5390 disponen de asiento magnético. GAMA DE APLICACIONES Tipo de carga: tracción, *No apto para ensayos de paso por cero/esfuerzo inverso o fatiga Material de la probeta: metales Forma de la probeta: plana, redonda
