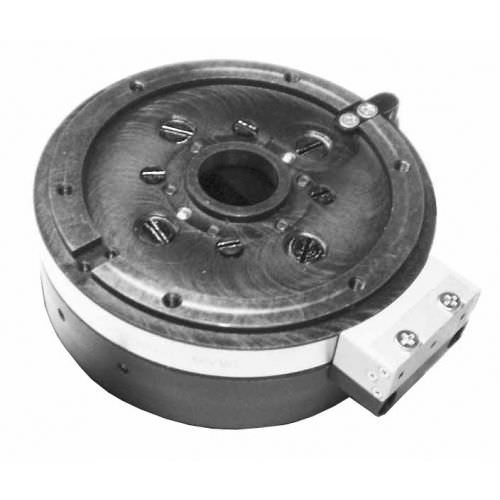

Mesa rotativa accionada por motor RTH-100

horizontalcompactade grandes dimensiones

Las etapas rotativas de transmisión directa de la serie RTH proporcionan un posicionamiento angular superior y están diseñadas para eliminar los problemas de retroceso, fricción y desgaste asociados a las transmisiones de tornillo sin fin, engranaje y correa. Combina módulos de motor axial sin escobillas RotoLineal y cojinetes de aire planos en una configuración compacta de accionamiento directo. Los cojinetes de aire de gran superficie proporcionan suficiente rigidez a la carga útil y maximizan el rendimiento con respecto al bamboleo y la escorrentía. Los módulos de motor RotoLineal distribuidos radialmente proporcionan una alta rigidez de posicionamiento durante la indexación rotativa y cuando se instalan en mesas XY en movimiento. Estas tablas proporcionan una capacidad de rotación ilimitada y son compatibles con las unidades de micro-pasos e indexadores estándar. También pueden ser equipadas con retroalimentación IntelLiCoder y manejadas como un motor sin escobillas conmutadas. La etapa rotativa RTH presenta un agujero central (apertura) para que el usuario pueda instalar el cableado, las líneas de vacío o los accesorios. También se puede suministrar con cojinetes de bolas mecánicas de recirculación.
