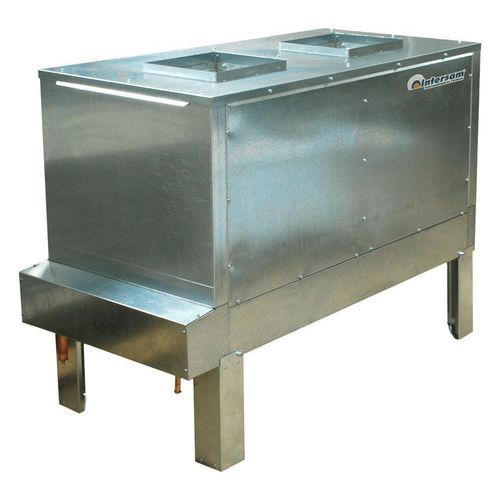

Condensador con ventiladores centrífugos ICC e ICCI

de cobrecomercialpara la industria

Aplicaciones y modelos
Estos condensadores centrífugos a tracción directa están diseñados para su instalación en el exterior, sótanos o interior de salas de máquinas donde se necesita una presión de aire que soporte las pérdidas de carga de los conductos. Intersam presenta las series ICC e ICCI. Dentro de cada serie existen diferentes modelos en función del número y las características de los conductos. Gracias a su construcción modular, estos equipos pueden suministrarse adaptados a las necesidades de la instalación, permitiendo que la salida de aire sea orientada hacia diferentes direcciones.

Diseño y modularidad
La estructura exterior se construye mediante módulos independientes de chapa galvanizada para cada ventilador, logrando un equipo compacto y de gran rigidez que evita vibraciones. Todas las piezas y paneles son desmontables para facilitar el mantenimiento de los motores. La salida de aire es configurable, por lo que el equipo puede instalarse en vertical o en horizontal mediante sus soportes de anclaje.

Intercambiador y bastidor
Las baterías condensadoras son de alto rendimiento, fabricadas con tubo de cobre de 1/2 in y aletas de aluminio corrugadas con separación de 2,1 mm. Las baterías van insertadas en el interior de la estructura, lo que permite un equipo totalmente compacto y resistente. El bastidor se construye en chapa galvanizada y se provee de collarines de protección. Los colectores son de cobre y cuentan con obuses de carga para garantizar una instalación sin fugas.

Ventilación y motorización
Los ventiladores son centrífugos de doble entrada, con motor de tracción directa en el eje del rodete. Para la serie comercial (ICC) los ventiladores se suministran en tracción directa; para la serie industrial (ICCI) se suministran con poleas. Los motores pueden suministrarse monofásicos 220 V / 50 Hz o trifásicos 230–400 V / 50 Hz. Todo el conjunto se instala sobre una base con un sistema antivibraciones. Los motores se conectan a una caja general estanca, según la norma IP-55.

Compromiso medioambiental
Las unidades son compatibles con refrigerantes respetuosos con el medio ambiente. En la fabricación se aplican prácticas de reciclaje de materiales y control del consumo de recursos (agua, aceite, energía) para reducir el impacto ambiental.

Características / especificaciones técnicas

• Series disponibles: ICC e ICCI
• Aplicación: instalación exterior, sótanos o salas de máquinas
• Tipo: condensadores centrífugos a tracción directa
• Intercambiador: tubo de cobre 1/2 in
• Aletas: aluminio corrugado, separación 2,1 mm
• Bastidor: chapa galvanizada, módulos independientes por ventilador
• Colectores: cobre con obuses de carga (service valves)
• Ventiladores: centrífugos de doble entrada
• Transmisión: tracción directa (ICC comercial) / poleas (ICCI industrial)
• Motores: monofásicos 220 V / 50 Hz o trifásicos 230–400 V / 50 Hz
• Montaje: vertical u horizontal mediante soportes de anclaje
• Sistema antivibraciones incluido; motor conectado a caja estanca según norma IP-55
• Piezas y paneles desmontables para facilitar el mantenimiento
