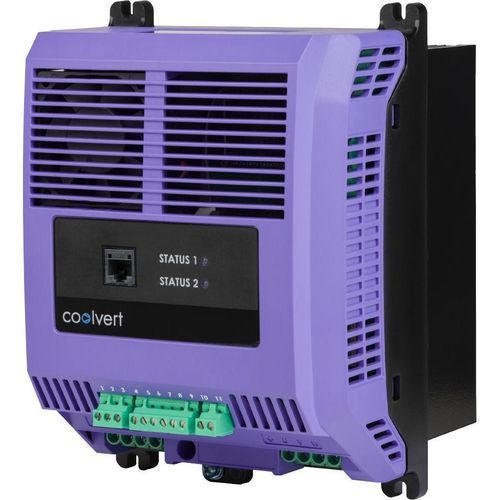

Variador de frecuencia síncrono

brushlessde induccióntrifásico

Descripción general
Variador de frecuencia diseñado para compresores rotativos BLDC y compresores scroll, disponible en cuatro tamaños de bastidor hasta 75 A. Adecuado para aplicaciones de refrigeración, bombas de calor y compresores HVAC.

Resumen del variador
Tensión de alimentación: 200 – 480 V
Fases de entrada: Entrada monofásica y trifásica
Potencia de salida: 1,5 – 40 kW / 2 – 50 HP

Control del motor

• Control vectorial sin sensor para todos los tipos de motor
• Tipos de motor compatibles: IM (Induction Motor) IE2, IE3, IE4 & IE5; AC Permanent Magnet (PM); Brushless DC Motor (BLDC); Synchronous Reluctance Motor (SynRM); Line Start PM (LSPM)

Funciones y prestaciones

• Control de motor de primer nivel que proporciona regulación precisa y fiable para motores IE2–IE5
• Varias opciones de montaje: montaje through-panel, back-plate, cold-plate (cold-plate para paneles pequeños)
• Sólo se requieren 78 mm de espacio alrededor del variador (adecuado para paneles más pequeños)
• Conformidad EN 61000-3-2 / EN 61000-3-12 sin equipo externo
• Rango de temperatura ambiente de funcionamiento: -20°C a +60°C
• Conectividad abierta: Modbus RTU (RS485) en bornes enchufables; bornes enchufables para instalación y mantenimiento sencillos
• Control en bornes: Entrada digital – Arranque/Parada; Entrada analógica – Referencia de velocidad / realimentación PI; Salida por relé – Indicación de estado
• Opciones de teclado remoto: Optipad (multilenguaje)
• Transferencia y configuración de parámetros: Optistick Smart
• Funcionalidad Safe Torque Off (STO) – SIL 3
• No es necesario retirar la cubierta frontal para programar el variador (mejora la fiabilidad)

Conformidad y certificaciones

• Harmónicos reducidos conforme a EN 61000-3-2 (variadores con entrada monofásica) y EN 61000-3-12 (variadores con entrada trifásica)
• Conformidad global: cUL UL 61800-5-1; STO - SIL 3 TUV Rheinland; EMC - EN 61800-3 (cumplimiento C1); Harmonics EN 61000-3-2 / EN 61000-3-1

Aplicaciones e industria

• Diseñado para aplicaciones de accionamiento de compresores y bombas de calor
• Industrias atendidas: refrigeración y aplicaciones relacionadas con HVAC/compresores

Características / especificaciones técnicas

• Nombre del producto / serie: Optidrive Coolvert
• Tensión de alimentación: 200 – 480 V
• Fases de entrada: Entrada monofásica y trifásica
• Rango de potencia de salida: 1,5 – 40 kW (2 – 50 HP)
• Tamaños de bastidor disponibles: 4 tamaños, hasta 75 Amps
• Control del motor: Control vectorial sin sensor; compatible con IM, PM, BLDC, SynRM, LSPM
• Montaje: Through-panel, Back-plate, Cold-plate (versión cold-plate disponible)
• Espacio requerido: 78 mm alrededor del variador
• Temperatura de funcionamiento: -20°C a +60°C
• Conectividad: Modbus RTU (RS485) en bornes enchufables; E/S analógica y digital; salidas por relé
• Seguridad: STO (Safe Torque Off) – SIL 3
• Instalación y mantenimiento: bornes enchufables; no es necesario quitar la cubierta frontal para programar
• Conformidad: EN 61000-3-2 / EN 61000-3-12; EN 61800-3 (C1); UL 61800-5-1; TUV Rheinland STO SIL 3; Harmonics EN 61000-3-2 / EN 61000-3-1
• Fabricación: Diseñado y fabricado en el Reino Unido
• Garantía: Hasta 5 años de garantía en los Optidrives (según indicación)
