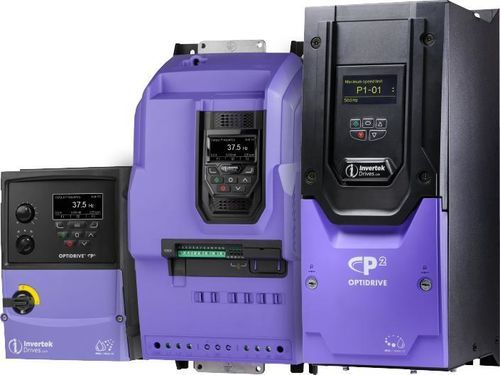

Variador de velocidad síncrono Optidrive P2

brushlessde induccióntrifásico

Descripción general
Variador de frecuencia de alto rendimiento diseñado para aplicaciones industriales de servicio pesado. Ofrece opciones de instalación y puesta en marcha flexibles, protecciones integradas y conectividad para tipos de motores modernos y sistemas de control.

Rendimiento clave

• Rango de tensión de alimentación: 200–600 V
• Fases de entrada: monofásico y trifásico
• Potencia de salida: 0,75–250 kW (1–400 HP)
• Capacidad de sobrecarga: 150 % durante 60 segundos; 200 % durante 4 segundos

Características principales

• Control vectorial sin sensor — hasta 200 % de par desde velocidad cero para arranques fiables y control preciso de la velocidad bajo cualquier condición de carga
• Control de motor PM — compatible con motores de imán permanente
• Filtro EMC integrado — filtro interno incluido para reducir coste y tiempo de instalación
• Transistor de frenado integrado — reduce componentes externos y ahorra espacio en el armario
• Control vectorial sin sensor para múltiples tipos de motor:
  • Motores de inducción (IM)
  • Motores de imán permanente (PM)
  • Motores BLDC (sin escobillas)
  • Motores SynRM (reluctancia sincrónica)
  • Motores PM de arranque en línea (LSPM)
• Opciones y software — filtros EMC externos, resistencias de frenado, reactancias de entrada, filtros de salida y otras opciones de instalación disponibles
• Compatible con Optistick Smart — herramienta de puesta en marcha rápida
• Bus de campo a bordo: Modbus RTU y CAN como estándar
• Conectividad: soporte Bluetooth y NFC para puesta en marcha móvil/remota

Opciones de carcasa

• IP20 — carcasas compactas para montaje en panel/armario; cubren rangos de potencia hasta 250 kW/400 HP; operación hasta 50 °C; montajes con ojo para instalación rápida; características como bornes de conexión rápida, tarjeta de ayuda integrada y opciones de montaje en rail DIN/ojo
• IP55 — versiones carenadas robustas para entornos industriales; operación de -10 °C a 50 °C; proporciona la sobrecarga estándar del 150 % durante 60 segundos
• IP66 / NEMA 4X exterior — carcasa de policarbonato para montaje directo en máquina, estanca al polvo y apta para lavado; PCB recubiertos conformal y disipador resistente a la corrosión; disipador recubierto estándar para aplicaciones de higiene/lavado; algunas tallas incluyen bornes enchufables y módulos enchufables

Seguridad y control

• Safe Torque Off (STO) — integración en circuitos de seguridad de la máquina para reducir componentes mecánicos de seguridad y espacio en el armario
• Funcionalidad PLC integrada — funciones lógicas programables, comparadores, temporizadores, funciones matemáticas y funciones específicas del variador; protección de programas para evitar copias no autorizadas; control total de E/S del variador
• Conexiones rápidas — bornes de sujeción de 5 mm con tornillos cautivos y desconexión EMC accesible en las carcasas correspondientes

Aplicaciones típicas y beneficios

• Automatización industrial general, HVAC, bombas, transportadores, alimentación y bebidas, entornos de lavado y otros procesos exigentes
• Mejora de la eficiencia energética y el control de procesos mediante soporte de motores modernos y algoritmos de control avanzados

Especificaciones técnicas

• Familia de modelos: Optidrive P2
• Tensión de alimentación: 200–600 V
• Fases de entrada: monofásico y trifásico
• Rango de potencia de salida: 0,75–250 kW (1–400 HP)
• Clasificaciones de sobrecarga: 150 % durante 60 s; 200 % durante 4 s
• Control de motor: control vectorial sin sensor, control de motor PM; compatible con IM, PM, BLDC, SynRM, LSPM
• Características integradas: filtro EMC integrado, transistor de frenado integrado, Safe Torque Off (STO)
• Conectividad: Modbus RTU y CAN a bordo; Bluetooth y NFC para la puesta en marcha
• Clasificaciones de carcasa: IP20 (panel), IP55 (carrocería industrial), IP66 / NEMA 4X (exterior, estanco al polvo, apto para lavado)
• Ambiental / mecánico: unidades IP66 en policarbonato, PCB con recubrimiento conformal y disipador recubierto para aplicaciones de lavado/higiene
• Ayudas de instalación: bornes de conexión rápida, montajes con ojo, módulos/terminales enchufables, gestión de cables integrada, pantalla TFT multilingüe y opciones de teclado mano/auto
